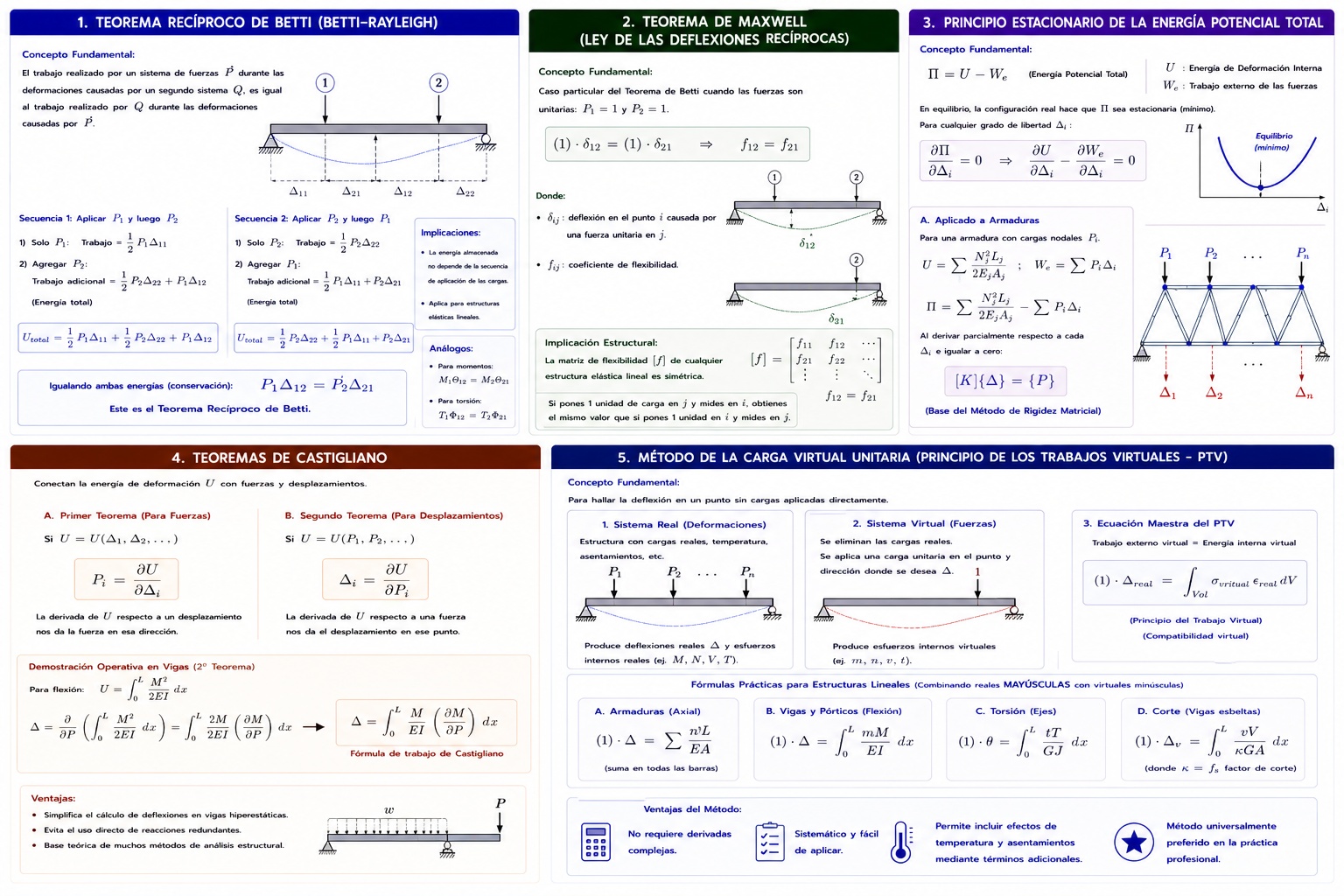

TEOREMAS ENERGÉTICOS AVANZADOS: BETTI, MAXWELL, CASTIGLIANO Y TRABAJO VIRTUAL

1. Teorema Recíproco de Betti (Betti-Rayleigh)

Concepto Fundamental:

El Teorema de Betti establece una relación de simetría fascinante entre dos sistemas independientes de fuerzas aplicados sobre una misma estructura elástica lineal.

Establece que: "El trabajo realizado por un sistema de fuerzas $\mathbf{P}$ durante las deformaciones causadas por un segundo sistema de fuerzas $\mathbf{Q}$, es exactamente igual al trabajo realizado por el sistema $\mathbf{Q}$ durante las deformaciones causadas por el sistema $\mathbf{P}$."

Demostración Analítica:

Imagina una viga.

• Estado 1: Aplicamos una fuerza $P_1$ en el punto 1. Esto genera una deflexión en el punto 1 ($\Delta_{11}$) y también una deflexión en el punto 2 ($\Delta_{21}$). El trabajo almacenado es $U_1 = \frac{1}{2} P_1 \Delta_{11}$.
• Estado 2: Manteniendo $P_1$ aplicada, agregamos una fuerza $P_2$ en el punto 2. Esto genera nuevas deflexiones $\Delta_{22}$ y $\Delta_{12}$.
• El trabajo extra es $\frac{1}{2}P_2\Delta_{22}$ (por la propia fuerza $P_2$) más $P_1\Delta_{12}$ (porque la fuerza $P_1$ original es arrastrada por la nueva deflexión $\Delta_{12}$ con su magnitud completa constante).
• Energía total (Secuencia 1 luego 2): $U_{total} = \frac{1}{2} P_1 \Delta_{11} + \frac{1}{2} P_2 \Delta_{22} + P_1 \Delta_{12}$

Si invertimos la secuencia (aplicamos primero $P_2$ y luego $P_1$):

Energía total (Secuencia 2 luego 1): $U_{total} = \frac{1}{2} P_2 \Delta_{22} + \frac{1}{2} P_1 \Delta_{11} + P_2 \Delta_{21}$

Dado que el estado final de la estructura es el mismo, la energía almacenada debe ser independiente de la secuencia de aplicación (conservación de energía). Igualando ambas ecuaciones, se cancelan los términos fraccionarios y queda demostrado el Teorema de Betti:

$$ P_1 \Delta_{12} = P_2 \Delta_{21} $$

2. Teorema de Maxwell (Ley de las Deflexiones Recíprocas)

Concepto Fundamental:

El Teorema de Maxwell es un caso particular e increíblemente útil del Teorema de Betti.

¿Qué sucede si las fuerzas $P_1$ y $P_2$ son fuerzas unitarias exactas ($P_1 = 1$ y $P_2 = 1$)?

Sustituyendo en la ecuación de Betti:

$$ (1) \cdot \delta_{12} = (1) \cdot \delta_{21} $$

$$ f_{12} = f_{21} $$

Donde $f_{ij}$ es el Coeficiente de Flexibilidad: la deflexión en el punto $i$ causada por una carga unitaria aplicada en el punto $j$.

Implicación Estructural: Esto demuestra que la matriz de flexibilidad de cualquier estructura elástica lineal es matemáticamente simétrica. (Si pones 1 tonelada en el centro del claro y mides la deflexión en el cuarto de luz, obtendrás exactamente el mismo valor que si pones la tonelada en el cuarto de luz y mides la deflexión en el centro).

3. Principio Estacionario de la Energía Potencial Total

Concepto Fundamental:

La Energía Potencial Total ($\Pi$) de un sistema estructural es la diferencia entre la Energía de Deformación Interna ($U$) y el Trabajo realizado por las fuerzas externas ($W_e$):

$$ \Pi = U - W_e $$

El principio establece que de todas las configuraciones geométricas deformadas posibles que una estructura podría adoptar para satisfacer sus apoyos, la configuración geométrica real que adopta en equilibrio es aquella que hace que su Energía Potencial Total sea estacionaria (generalmente un mínimo absoluto).

Matemáticamente, la variación de la energía potencial total debe ser cero respecto a cualquier grado de libertad (desplazamiento $\Delta_i$):

$$ \frac{\partial \Pi}{\partial \Delta_i} = 0 \quad \implies \quad \frac{\partial U}{\partial \Delta_i} - \frac{\partial W_e}{\partial \Delta_i} = 0 $$

A. Aplicado a Armaduras

Para una armadura de múltiples barras sometida a cargas nodales $P_i$, la energía interna es la suma de las energías axiales $U = \sum \frac{N_j^2 L_j}{2E_jA_j}$, y el trabajo externo es $W_e = \sum P_i \Delta_i$.

Al minimizar la función $\Pi = \sum \frac{N_j^2 L_j}{2E_jA_j} - \sum P_i \Delta_i$ derivando parcialmente respecto a los desplazamientos nodales ($\Delta_i$) e igualando a cero, se ensambla automáticamente el sistema de ecuaciones algebraicas $[K]\{\Delta\} = \{P\}$, que es la base del Método de Rigidez Matricial.

4. Teoremas de Castigliano

El ingeniero italiano Alberto Castigliano derivó dos teoremas que conectan la energía de deformación directamente con las fuerzas y los desplazamientos, simplificando drásticamente los cálculos en estructuras complejas.

A. Primer Teorema de Castigliano (Para Fuerzas)

Si expresamos la Energía de Deformación Interna ($U$) exclusivamente en función de los desplazamientos ($\Delta_1, \Delta_2, \dots$), la derivada parcial de esa energía respecto a un desplazamiento particular $\Delta_i$ nos da como resultado la fuerza externa $P_i$ aplicada en esa misma dirección.

$$ P_i = \frac{\partial U}{\partial \Delta_i} $$

(Este teorema es la base teórica de los métodos de rigidez).

B. Segundo Teorema de Castigliano (Para Desplazamientos)

Si expresamos la Energía de Deformación Interna ($U$) exclusivamente en función de las fuerzas aplicadas ($P_1, P_2, \dots$), la derivada parcial de esa energía respecto a una fuerza particular $P_i$ nos da como resultado el desplazamiento real $\Delta_i$ en el punto y dirección de aplicación de dicha fuerza.

$$ \Delta_i = \frac{\partial U}{\partial P_i} $$

(Este teorema es la herramienta más poderosa para el cálculo manual de deflexiones y resolución de vigas hiperestáticas).

Demostración Operativa en Vigas:

Sabemos que para una viga a flexión $U = \int_0^L \frac{M^2}{2EI} dx$.

Si aplicamos el 2do Teorema de Castigliano, metemos la derivada parcial dentro de la integral:

$$ \Delta = \frac{\partial}{\partial P} \left( \int_0^L \frac{M^2}{2EI} dx \right) = \int_0^L \frac{2M}{2EI} \left(\frac{\partial M}{\partial P}\right) dx $$

Resultando en la fórmula de trabajo de Castigliano:

$$ \Delta = \int_0^L \frac{M}{EI} \left(\frac{\partial M}{\partial P}\right) dx $$

5. Método de la Carga Virtual Unitaria (Principio de los Trabajos Virtuales - PTV)

Concepto Fundamental:

A veces necesitamos calcular la deflexión en un punto donde no hay ninguna fuerza aplicada, lo que hace que el Teorema de Castigliano sea incómodo de usar directamente. El Método de la Carga Virtual Unitaria es una aplicación pura del Principio del Trabajo Virtual y supera este obstáculo.

El método plantea dos sistemas separados que operan sobre la misma geometría:

1. El Sistema Real (Deformaciones): La estructura sometida a las cargas reales reales, cambios de temperatura o asentamientos. Esto produce las deflexiones reales $\Delta$ y esfuerzos internos reales (Ej. momento $M$).
2. El Sistema Virtual (Fuerzas): Eliminamos todas las cargas reales. Aplicamos una carga imaginaria unitaria ($P_{virtual} = 1$) en el punto y dirección exactos donde queremos calcular la deflexión. Esto produce esfuerzos internos virtuales (Ej. momento $m$).

Ecuación Maestra del PTV:

El Trabajo Externo Virtual debe ser igual a la Energía de Deformación Interna Virtual:

$$ W_{e(virtual)} = U_{i(virtual)} $$

$$ (1) \cdot \Delta_{real} = \int_{Vol} \sigma_{virtual} \cdot \epsilon_{real} \, dV $$

Fórmulas Prácticas de Ingeniería:

Para estructuras lineales tipo barra, la integral de volumen se simplifica usando las ecuaciones de resistencia de materiales combinando fuerzas virtuales minúsculas ($n, m, v, t$) con fuerzas reales mayúsculas ($N, M, V, T$):

• Para Armaduras (Axial):
• $$ (1) \cdot \Delta = \sum \frac{n N L}{EA} $$
• Para Vigas y Pórticos (Flexión predominante):
• $$ (1) \cdot \Delta = \int_0^L \frac{m M}{EI} dx $$

El Método de la Carga Virtual Unitaria es universalmente preferido en la ingeniería práctica porque no requiere derivadas complejas, es sistemático y permite incluir fácilmente los efectos de la temperatura y los asentamientos de apoyos mediante la adición de términos simples a la ecuación fundamental.
