Sistemas de Tuberías y Redes: Energía y Configuraciones Hidráulicas

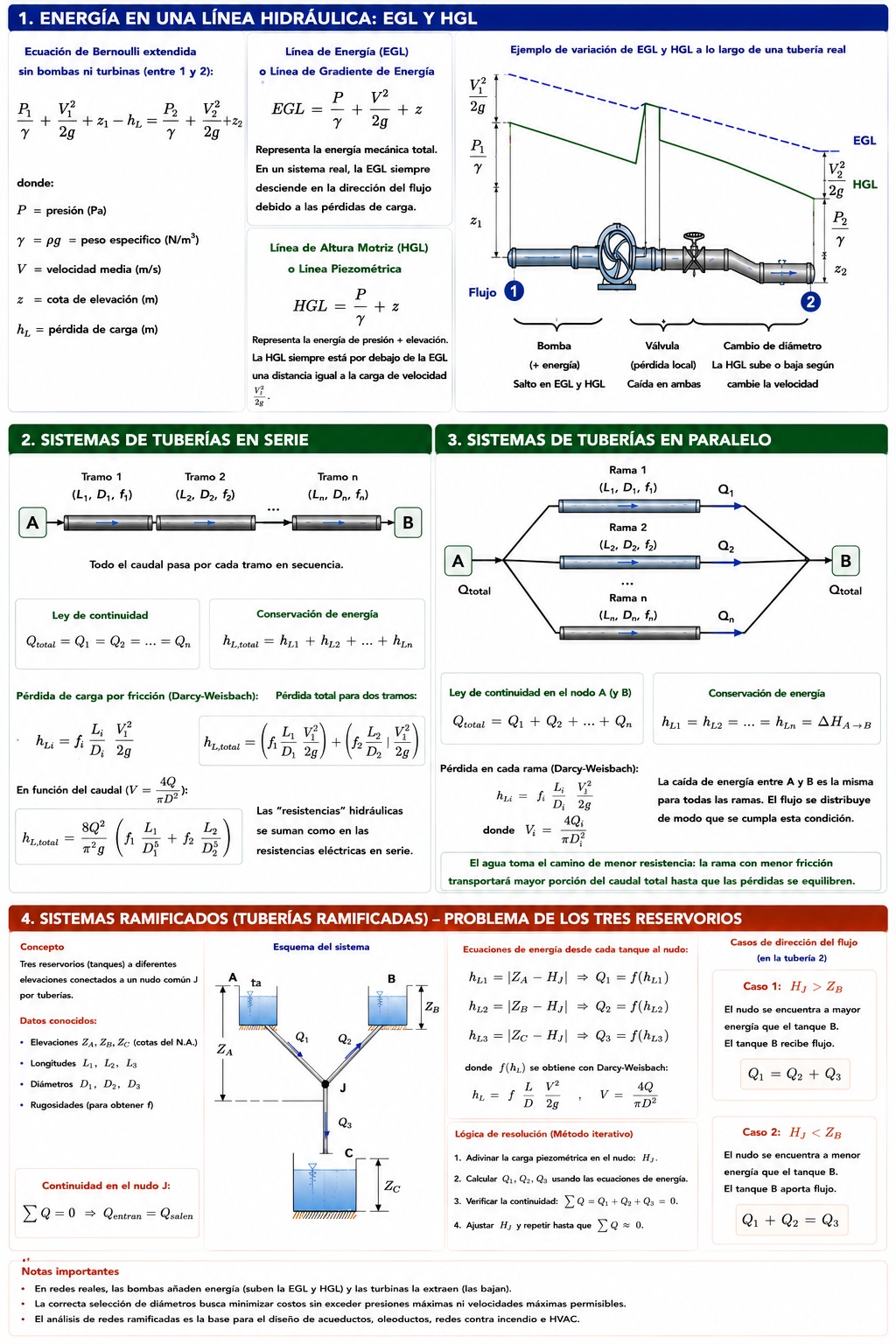

1. Energía en una Línea Hidráulica: EGL y HGL

Para analizar cualquier red, primero debemos visualizar cómo se distribuye y se consume la energía a lo largo de cada conducto. Como se definió en la ecuación de Bernoulli extendida, la energía total en cualquier punto se compone de carga de presión, carga de velocidad y carga de elevación.

• Línea de Energía (EGL - Energy Grade Line): Representa la suma total de la energía mecánica del fluido.
• $$ EGL = \frac{P}{\gamma} + \frac{V^2}{2g} + z $$
• En un sistema real, la EGL siempre desciende en la dirección del flujo debido a las pérdidas de carga (fricción y accesorios), a menos que una bomba añada energía al sistema.
• Línea de Altura Motriz o Piezométrica (HGL - Hydraulic Grade Line): Representa únicamente la suma de la energía de presión y la elevación geométrica.
• $$ HGL = \frac{P}{\gamma} + z $$
• La HGL siempre se sitúa por debajo de la EGL a una distancia vertical exacta equivalente a la carga de velocidad ($\frac{V^2}{2g}$). Si una tubería cambia de diámetro, la velocidad cambia, y la HGL puede subir o bajar localmente, pero la EGL siempre mantiene su tendencia descendente.

2. Sistemas de Tuberías en Serie

Concepto:

Un sistema en serie ocurre cuando dos o más tuberías de diferentes diámetros o rugosidades se conectan extremo con extremo, una a continuación de la otra. Todo el fluido que entra al sistema debe pasar obligatoriamente por cada una de las tuberías.

Fórmulas y Demostración:

1. Ley de Continuidad (Conservación de la masa): Como el fluido es incompresible y no hay ramificaciones por donde pueda escapar, el caudal volumétrico total ($Q$) es constante en todos los tramos.
2. $$ Q_{total} = Q_1 = Q_2 = Q_3 = \dots = Q_n $$
3. Conservación de la Energía (Pérdidas de carga): La pérdida de energía total entre el nodo inicial $A$ y el nodo final $B$ es igual a la suma acumulativa de las pérdidas por fricción y locales en cada tramo de la serie.
4. $$ h_{L,total} = h_{L1} + h_{L2} + h_{L3} + \dots + h_{Ln} $$

Demostración analítica: Si aplicamos la ecuación de fricción de Darcy-Weisbach para un sistema en serie de dos tramos, la pérdida total es:

$$ h_{L,total} = \left( f_1 \frac{L_1}{D_1} \frac{V_1^2}{2g} \right) + \left( f_2 \frac{L_2}{D_2} \frac{V_2^2}{2g} \right) $$

Sustituyendo la velocidad por el caudal ($V = \frac{4Q}{\pi D^2}$):

$$ h_{L,total} = \frac{8 Q^2}{\pi^2 g} \left( f_1 \frac{L_1}{D_1^5} + f_2 \frac{L_2}{D_2^5} \right) $$

Esto demuestra que en sistemas en serie, las resistencias hidráulicas se suman de manera similar a las resistencias eléctricas en serie.

3. Sistemas de Tuberías en Paralelo

Concepto:

Un sistema en paralelo ocurre cuando una tubería principal se bifurca (se divide) en dos o más ramas que viajan separadas y luego vuelven a unirse en un nodo común aguas abajo. Se utilizan para aumentar la capacidad de transporte de una red o para añadir redundancia al sistema.

Fórmulas y Demostración:

1. Ley de Continuidad (Nodos): El caudal total que llega al nodo de bifurcación $A$ debe ser igual a la suma de los caudales que se dividen por las ramas, y será igual al caudal total que sale del nodo de unión $B$.
2. $$ Q_{total} = Q_1 + Q_2 + Q_3 + \dots + Q_n $$
3. Conservación de la Energía: La pérdida de carga debe ser idéntica a través de cualquier rama paralela. El fluido se distribuye automáticamente de tal forma que se cumple esta condición.
4. $$ h_{L1} = h_{L2} = h_{L3} = \dots = \Delta H_{A \to B} $$

Demostración analítica: La energía total (EGL) en el nodo de división $A$ tiene un valor único e inmutable $H_A$. La energía total en el nodo de unión $B$ tiene un valor único $H_B$.

Independientemente de la ruta física que tome una gota de agua (ya sea por la rama 1, ancha y lisa, o por la rama 2, estrecha y rugosa), cuando llegue al nodo $B$, su nivel energético debe ser $H_B$.

Por tanto, la caída de energía es:

$$ h_{L1} = H_A - H_B $$

$$ h_{L2} = H_A - H_B $$

Esto exige que $h_{L1} = h_{L2}$. Físicamente, el agua toma el camino de menor resistencia: la tubería con menor fricción transportará la mayor porción del caudal total hasta que las pérdidas en ambas ramas se equilibren.

4. Sistemas Ramificados (Tuberías Ramificadas)

Concepto:

Las redes ramificadas no forman circuitos cerrados de retorno (mallas). El caso de estudio clásico y más importante para comprender estas redes es el Problema de los Tres Reservorios.

Consiste en tres tanques a diferentes elevaciones conectados por tuberías que confluyen en un único punto común llamado Nudo (Junction, $J$).

Fórmulas y Lógica de Resolución:

El desafío de este problema es que no conocemos a priori la dirección del flujo en la tubería intermedia. Sabemos que el agua fluye del reservorio más alto (A) y llega al más bajo (C), pero ¿el reservorio intermedio (B) recibe agua o aporta agua? Todo depende de la carga piezométrica en el nudo central ($H_J$).

1. Ecuación de Continuidad en el Nudo J: La suma algebraica de los caudales en el nudo debe ser cero.
2. $$ \sum Q = 0 \implies Q_{entran} = Q_{salen} $$
3. Ecuaciones de Energía (Pérdidas): Asumiendo que la elevación del nivel de agua del tanque $i$ es $Z_i$ y que la velocidad superficial del tanque es cero, la carga en cada tanque es igual a su elevación.
4. $$ h_{L1} = |Z_A - H_J| \implies Q_1 = f(h_{L1}) $$
5. $$ h_{L2} = |Z_B - H_J| \implies Q_2 = f(h_{L2}) $$
6. $$ h_{L3} = |Z_C - H_J| \implies Q_3 = f(h_{L3}) $$

Demostración (Método de Resolución Iterativo):

Para resolver la dirección del flujo, se debe "adivinar" el valor de la altura piezométrica en el nodo central ($H_J$).

• Caso 1: Si asumimos que $H_J = Z_B$, entonces el flujo en la tubería 2 es cero ($Q_2 = 0$). Calculamos $Q_1$ (A hacia J) y $Q_3$ (J hacia C).
• Si $Q_1 > Q_3$, significa que entra más agua al nudo de la que sale. Esto es físicamente imposible, lo que significa que el nivel de energía real en el nudo debe ser mayor ($H_J > Z_B$) para "empujar" el agua hacia el tanque B también.
• Si se da este caso, las ecuaciones reales serían: $Q_1 = Q_2 + Q_3$.
• Caso 2: Si $Q_1 < Q_3$ cuando $H_J = Z_B$, el nudo se está vaciando más rápido de lo que se llena. El nivel de energía real en el nudo debe ser menor ($H_J < Z_B$). Por lo tanto, el tanque B aporta agua al nudo.
• En este caso, la ecuación correcta de continuidad es: $Q_1 + Q_2 = Q_3$.

A través de iteraciones asumiendo diferentes valores de $H_J$, se interpolan los resultados hasta que la ecuación de continuidad $\sum Q = 0$ se cumple con exactitud, resolviendo así todos los caudales y presiones del sistema ramificado.
