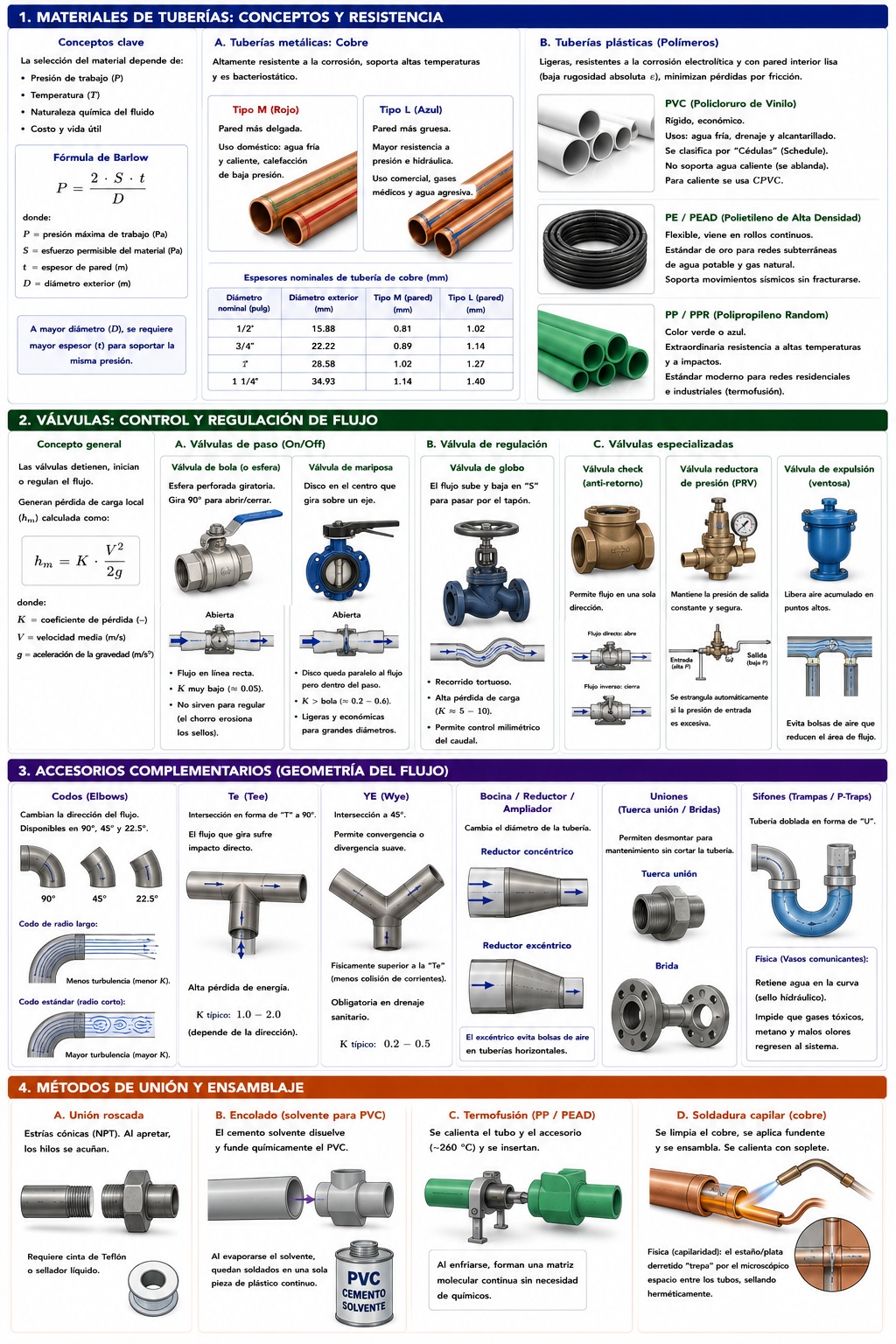

Redes de Tuberías: Materiales, Válvulas y Accesorios Complementarios

1. Materiales de Tuberías: Conceptos y Resistencia

La selección del material depende de la presión de trabajo, la temperatura y la naturaleza química del fluido. La capacidad de una tubería para soportar presión interna sin estallar se demuestra matemáticamente mediante la Fórmula de Barlow:

$$ P = \frac{2 \cdot S \cdot t}{D} $$

(Donde $P$ es la presión máxima de trabajo, $S$ es el esfuerzo permisible del material, $t$ es el espesor de la pared y $D$ es el diámetro exterior).

Esta fórmula demuestra que, a mayor diámetro, se requiere un mayor espesor de pared para soportar la misma presión.

A. Tuberías Metálicas: Cobre

El cobre es altamente resistente a la corrosión, soporta altas temperaturas y es bacteriostático (inhibe el crecimiento de bacterias). En tubería rígida, se clasifica por el espesor de su pared:

• Tipo M (Rojo): Es la de pared más delgada. Su uso principal es doméstico (distribución de agua fría y caliente en interiores) y calefacción de baja presión.
• Tipo L (Azul): Tiene una pared más gruesa. Soporta mayores presiones mecánicas e hidráulicas. Se usa en instalaciones comerciales, gases médicos y sistemas donde el agua es agresiva.

B. Tuberías Plásticas (Polímeros)

Tienen la ventaja de ser ligeras, resistentes a la corrosión electrolítica y de tener una pared interior muy lisa (baja rugosidad absoluta $\epsilon$), lo que minimiza las pérdidas por fricción.

• Policloruro de Vinilo (PVC): Es rígido, económico y ubicuo en agua fría y drenaje. Se clasifica por "Cédulas" (Schedule 40, Schedule 80). El PVC regular no soporta agua caliente (se ablanda); para ello se usa CPVC.
• Polietileno (PE / PEAD): Es flexible y viene en rollos continuos (lo que elimina la necesidad de múltiples codos y uniones). El Polietileno de Alta Densidad (PEAD) es el estándar de oro para redes subterráneas de agua potable y gas natural, ya que soporta movimientos sísmicos sin fracturarse.
• Polipropileno (PP / PPR): Conocido por su color verde o azul (Polipropileno Random). Tiene una extraordinaria resistencia a las altas temperaturas y a impactos. Es el estándar moderno para redes residenciales e industriales mediante termofusión.

2. Válvulas: Control y Regulación de Flujo

Las válvulas son estructuras mecánicas diseñadas para detener, iniciar o regular el flujo. Físicamente, actúan como una obstrucción, generando una pérdida de carga local ($h_m$) que se calcula como:

$$ h_m = K \cdot \frac{V^2}{2g} $$

El valor del coeficiente $K$ define hidráulicamente a la válvula.

A. Válvulas de Paso (On/Off)

Diseñadas idealmente para estar completamente abiertas o completamente cerradas.

• Válvula de Bola (o Esfera): Consiste en una esfera perforada giratoria. Al girar 90°, el agujero se alinea con la tubería.
• Física: Al estar totalmente abierta, el flujo pasa en línea recta sin chocar con nada. Su coeficiente $K$ es bajísimo ($\approx 0.05$). No sirven para regular, ya que al entrecerrarse, el chorro erosiona los sellos de teflón.
• Válvula de Mariposa: Tiene un disco en el centro de la tubería que gira sobre un eje.
• Física: Al abrirse, el disco queda paralelo al flujo, pero sigue estando físicamente dentro del agua, dividiendo el flujo en dos. Su $K$ es mayor que en la válvula de bola, pero son más ligeras y baratas para tuberías de gran diámetro.

B. Válvulas de Regulación

• Válvula de Globo: El fluido entra y debe subir haciendo una forma de "S" para pasar por un tapón o asiento, y luego volver a bajar.
• Física: Este recorrido tortuoso genera una inmensa pérdida de carga ($K \approx 10$ incluso totalmente abierta). Sin embargo, el diseño del tapón permite un control milimétrico del caudal (estrangulamiento) sin dañar la estructura.

C. Válvulas Especializadas

• Válvula Check (de Retención o Anti-retorno): Permite el flujo en una sola dirección. La presión del flujo en sentido directo levanta una compuerta; si el fluido intenta retroceder, la presión invertida y la gravedad empujan la compuerta contra su asiento hermético.
• Válvula Reductora de Presión (PRV): Utiliza un resorte calibrado acoplado a un diafragma. Si la presión de entrada es peligrosa, la válvula se estrangula automáticamente para asegurar que la presión de salida nunca supere un valor seguro.
• Válvula de Expulsión (Ventosa): El aire disuelto en el agua tiende a acumularse en los puntos altos de la tubería, formando bolsas que actúan como tapones que reducen el área de flujo. Las ventosas son boyas mecánicas que liberan este aire automáticamente y se cierran cuando el agua sube.

3. Accesorios Complementarios (Geometría del Flujo)

Estos elementos cambian la dirección o el diámetro de la red. Cada desviación genera fuerzas centrífugas, vórtices y pérdidas locales.

• Codos (Elbows): Cambian la dirección del flujo. Vienen estandarizados en ángulos de 90°, 45° y 22.5°. Un codo de radio largo genera muchas menos turbulencias que un codo estándar.
• Te (Tee): Intersección en forma de "T" a 90°. El flujo que gira sufre un impacto directo, perdiendo mucha energía.
• YE (Wye): Intersección a 45°. Físicamente superior a la "Te" porque permite que los flujos converjan o diverjan suavemente, minimizando la colisión de corrientes. Es obligatoria en sistemas de drenaje sanitario.
• Bocina / Reductor / Ampliador: Cambia el diámetro de la tubería. Un reductor "concéntrico" tiene forma de cono perfecto; un reductor "excéntrico" es plano por un lado para evitar bolsas de aire en tuberías horizontales.
• Uniones (Tuerca Unión / Bridas): Permiten desmontar una sección de tubería, válvula o bomba para mantenimiento sin tener que cortar el tubo.
• Sifones (Trampas / P-Traps): Tubería doblada en forma de "U".
• Física (Vasos Comunicantes): Siempre retiene una cantidad de agua en su curva. Este "sello de agua" actúa como una barrera física impidiendo que los gases tóxicos, metano y malos olores del alcantarillado regresen a la vivienda.

4. Métodos de Unión y Ensamblaje

Para que la Ecuación de Continuidad y la Presión de Barlow se cumplan, las uniones deben ser herméticas y monolíticas.

• Unión Roscada: Se tallan estrías (hilos) cónicos en los extremos (estándar NPT). Al apretarse, los hilos se acuñan. Requiere cinta de Teflón o sellador líquido para tapar las imperfecciones microscópicas de los metales.
• Encolado (Solvente para PVC): No es un "pegamento" tradicional. El cemento solvente disuelve y funde químicamente las capas superficiales del PVC. Al evaporarse el solvente, el tubo y el accesorio quedan soldados en una sola pieza de plástico continuo.
• Termofusión (PP / PEAD): Se utilizan planchas o dados de calor para derretir a temperaturas exactas (~260°C) la cara externa del tubo y la interna del accesorio. Se insertan, y al enfriarse, forman una matriz molecular continua sin necesidad de químicos.
• Soldadura Capilar (Cobre): Se limpia el cobre, se aplica un fundente y se ensambla. Se calienta con soplete.
• Física (Capilaridad): Cuando se aplica el estaño/plata sólido en la unión caliente, este se derrite. Debido a la alta fuerza de adhesión y tensión superficial, el metal líquido "trepa" o es succionado automáticamente por el microscópico espacio entre los tubos, desafiando a la gravedad.
