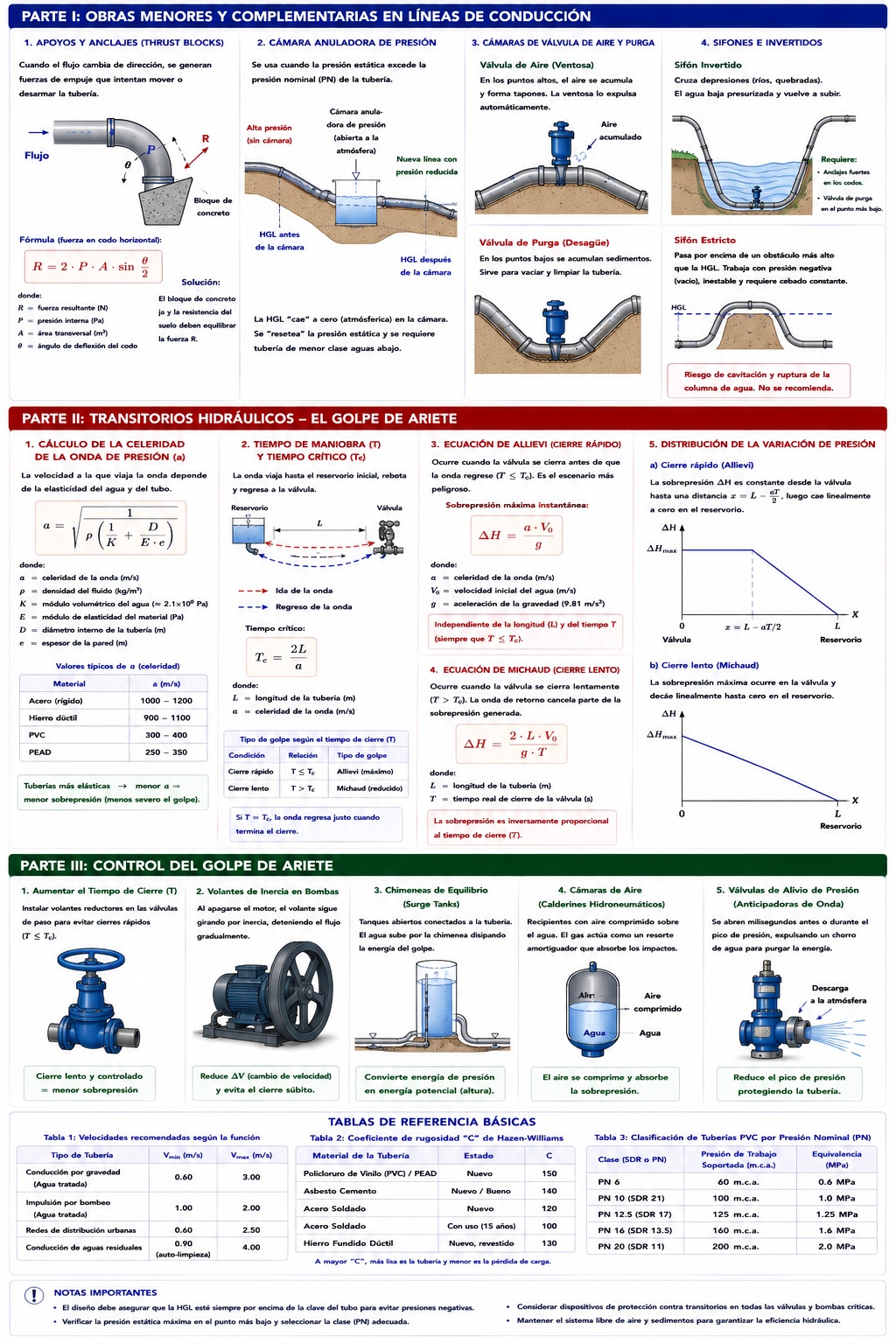

Obras Menores y Complementarias en Líneas de Conducción y Análisis del Golpe de Ariete

PARTE I: Obras Menores y Complementarias

Estas estructuras físicas garantizan la integridad geométrica e hidráulica de la conducción a lo largo de su vida útil.

1. Apoyos y Anclajes (Thrust Blocks)

Cuando el agua fluye por una tubería a presión y cambia de dirección (en un codo, una "Te", o una válvula cerrada), se generan inmensas fuerzas de empuje que intentan desarmar la junta o mover el tubo.

• Concepto: Estas fuerzas son producto de la presión estática interna y del cambio en la cantidad de movimiento (momentum) del fluido.
• Fórmula (Fuerza en un codo horizontal):
• $$ R = 2 \cdot P \cdot A \cdot \sin\left(\frac{\theta}{2}\right) $$
• (Donde $R$ es la fuerza resultante, $P$ la presión interna, $A$ el área transversal y $\theta$ el ángulo de deflexión del codo).
• Solución: Se construyen bloques de concreto masivo (anclajes) alrededor del accesorio. El peso del bloque y la fricción/resistencia pasiva del suelo deben ser iguales y opuestos a la fuerza $R$.

2. Cámara Anuladora de Presión

• Concepto: En conducciones con un desnivel topográfico extremo (ej. bajando una montaña), la presión estática puede superar la Presión Nominal (PN) máxima de las tuberías comerciales.
• Funcionamiento: Se interrumpe la tubería y se descarga el agua en un pequeño tanque abierto a la atmósfera. Al hacer esto, la Línea Piezométrica (HGL) "cae" a cero (presión atmosférica). Desde este tanque inicia un nuevo tramo de tubería, "reseteando" la presión estática y permitiendo usar tuberías de menor clase (más económicas) aguas abajo.

3. Cámaras de Válvula de Aire y Purga

El perfil topográfico de una conducción rara vez es plano; sube colinas y baja valles.

• Válvula de Aire (Ventosa): El aire disuelto en el agua se libera con los cambios de presión y temperatura, y por gravedad, las burbujas suben y se acumulan en los puntos altos del trazado. Si no se extrae, el aire forma un tapón elástico que reduce el área de flujo e incrementa drásticamente las pérdidas de carga. Las ventosas expulsan este aire automáticamente.
• Válvula de Purga (Desagüe): Se instalan en los puntos bajos del trazado. Sirven para vaciar la tubería por completo para mantenimiento o reparaciones, y para limpiar la acumulación de arenas, limos y sedimentos que por gravedad decantan en el fondo de los valles de la tubería.

4. Sifones e Invertidos

• Sifón Invertido: Es un conducto en forma de "U" que trabaja a presión. Se usa para cruzar depresiones topográficas (ríos, quebradas, carreteras). El agua baja presurizada y vuelve a subir por el otro extremo. Requiere anclajes fuertes en sus codos inferiores y una válvula de purga en su punto más bajo.
• Sifón Estricto: Un tubo que pasa por encima de un obstáculo (más alto que la HGL). Trabaja con presión negativa (vacío). Es altamente inestable y requiere cebado constante; rara vez se usa en conducciones principales debido al riesgo de cavitación y ruptura de la columna de agua.

PARTE II: Transitorios Hidráulicos - El Golpe de Ariete

Concepto:

El golpe de ariete es un fenómeno transitorio (no permanente) que ocurre cuando se altera bruscamente la velocidad de un fluido en un conducto cerrado (por ejemplo, al cerrar rápidamente una válvula o al detenerse súbitamente una bomba).

La energía cinética del agua en movimiento no puede desaparecer instantáneamente. Al frenar contra la válvula cerrada, esa energía cinética se transforma violentamente en energía de deformación elástica: el agua se comprime ligeramente y las paredes del tubo se expanden. Esto genera una onda de sobrepresión masiva que viaja a la velocidad del sonido a lo largo del líquido.

1. Cálculo de la Celeridad de la Onda de Presión ($a$ o $c$)

La velocidad a la que viaja esta onda destructiva depende de la elasticidad del agua y la elasticidad del material de la tubería.

$$ a = \sqrt{\frac{1}{\rho \left( \frac{1}{K} + \frac{D}{E \cdot e} \right)}} $$

Donde:

• $a$: Celeridad de la onda ($m/s$). Para agua en tubos rígidos (acero), $a \approx 1000 - 1200 \, m/s$. En plásticos (PVC, PEAD), $a \approx 300 - 400 \, m/s$.
• $\rho$: Densidad del fluido ($kg/m^3$).
• $K$: Módulo de elasticidad volumétrico del fluido (para agua, $\approx 2.1 \times 10^9 \, Pa$).
• $E$: Módulo de elasticidad (Young) del material del tubo ($Pa$).
• $D$: Diámetro interno.
• $e$: Espesor de la pared de la tubería.

(Demostración física: Un tubo plástico, al ser muy elástico (bajo $E$), absorbe parte de la energía al expandirse, reduciendo significativamente la celeridad $a$ y, por ende, suavizando el golpe en comparación con un tubo de acero metálico).

2. Tiempo de Maniobra ($T$) y Tiempo Crítico ($T_c$)

Cuando cerramos una válvula, la onda de presión viaja hasta el reservorio inicial, rebota y regresa a la válvula.

El Tiempo Crítico ($T_c$) es el tiempo exacto que tarda la onda en ir y volver a lo largo de una tubería de longitud $L$:

$$ T_c = \frac{2L}{a} $$

El tipo de golpe de ariete que sufrirá el tubo depende exclusivamente de comparar el tiempo real de cierre de la válvula ($T$) contra el Tiempo Crítico ($T_c$).

3. Ecuación de Allievi (Cierre Rápido)

Ocurre cuando la válvula se cierra antes de que la onda tenga tiempo de regresar ($T \le T_c$). Es el escenario más peligroso. La válvula recibe el impacto total inalterado de la energía cinética transformada.

La sobrepresión máxima instantánea ($\Delta P$) o sobre-elevación de carga ($\Delta H$) es independiente de la longitud del tubo y del tiempo exacto de cierre (siempre que $T \le T_c$):

$$ \Delta H = \frac{a \cdot V_0}{g} $$

(Donde $V_0$ es la velocidad inicial del agua en la tubería antes del cierre).

4. Ecuación de Michaud (Cierre Lento)

Ocurre cuando cerramos la válvula lentamente ($T > T_c$). En este caso, antes de que terminemos de cerrar la válvula, la onda de alivio negativo regresa del reservorio y "cancela" parte de la nueva onda de sobrepresión que estamos generando.

La sobrepresión máxima es menor y se calcula proporcionalmente al tiempo de cierre:

$$ \Delta H = \frac{2 \cdot L \cdot V_0}{g \cdot T} $$

5. Distribución de la Variación de Presión a lo largo del tubo

• En cierre rápido (Allievi): La sobrepresión máxima $\Delta H$ se experimenta constante a lo largo de un tramo de la tubería de longitud $x = L - \frac{aT}{2}$ medido desde la válvula. A partir de ahí, decae linealmente hasta cero en el reservorio.
• En cierre lento (Michaud): La sobrepresión máxima ocurre única y exclusivamente justo frente a la válvula. A partir de la válvula, la sobrepresión decae linealmente hasta llegar a cero en el reservorio.

PARTE III: Control del Golpe de Ariete

Dado que las ondas de sobrepresión y subpresión (vacío) pueden reventar uniones o colapsar tubos plásticos, el diseño debe incorporar mitigaciones:

1. Aumentar el Tiempo de Cierre ($T$): Instalar volantes reductores en las válvulas de paso para hacer físicamente imposible un cierre en $t \le T_c$.
2. Volantes de Inercia en Bombas: Al apagarse el motor de una bomba, el volante sigue girando por inercia, deteniendo el flujo de agua gradualmente en lugar de súbitamente.
3. Chimeneas de Equilibrio (Surge Tanks): Tanques abiertos conectados a la tubería principal. Al haber un golpe, el agua encuentra el camino de menor resistencia y sube por la chimenea, disipando la energía elástica en energía potencial (altura).
4. Cámaras de Aire (Calderines Hidroneumáticos): Recipientes herméticos con aire a presión comprimido sobre el agua. El gas, al ser altamente compresible, actúa como un resorte amortiguador que absorbe los impactos en sistemas de bombeo.
5. Válvulas de Alivio de Presión (Anticipadoras de Onda): Se abren mecánicamente milisegundos antes o durante el pico de presión, expulsando un chorro de agua fuera del sistema para purgar la energía.
