MOMENTO DE UNA FUERZA RESPECTO A UN EJE

En el análisis de cuerpos rígidos en el espacio, calcular el momento de una fuerza respecto a un punto libre a menudo no es suficiente. En la vida real, los elementos mecánicos (como puertas, engranajes, ruedas o poleas) están físicamente restringidos por bisagras o cojinetes para rotar únicamente alrededor de un eje fijo específico.

Por lo tanto, la pregunta de ingeniería no es "¿Cuál es la tendencia total de rotación en el espacio?", sino "¿Qué porción de esa tendencia realmente hace girar el objeto alrededor de su eje de diseño?".

A continuación, presento la investigación detallada sobre este concepto, conocido como la proyección del momento respecto a un eje.

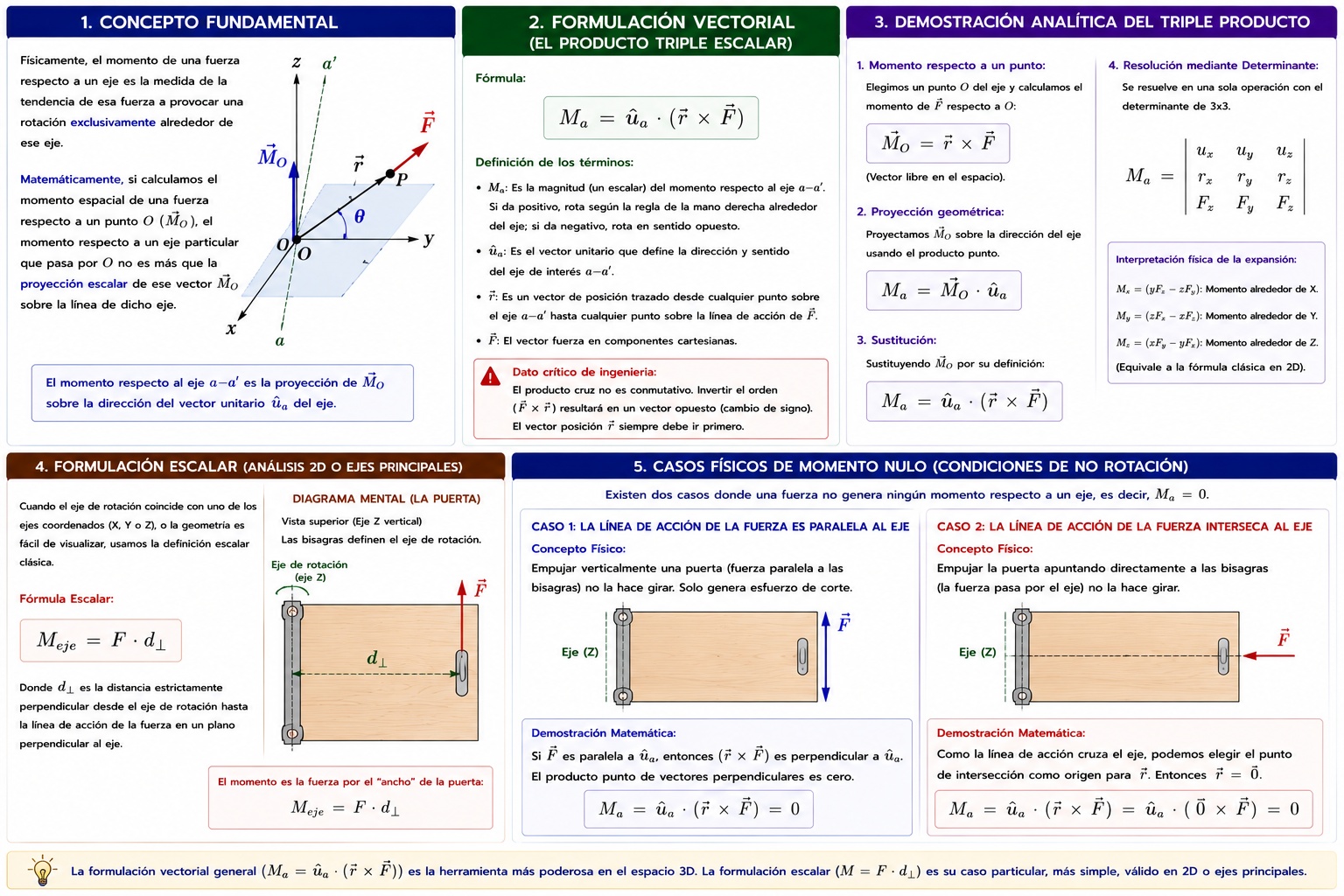

1. Concepto Fundamental

Físicamente, el momento de una fuerza respecto a un eje es la medida de la tendencia de esa fuerza a provocar una rotación exclusivamente alrededor de ese eje.

Matemáticamente, si calculamos el momento espacial de una fuerza respecto a un punto $O$ ($\vec{M}_O$), el momento respecto a un eje particular que pasa por $O$ no es más que la proyección escalar de ese vector $\vec{M}_O$ sobre la línea de dicho eje.

2. Formulación Vectorial (El Producto Triple Escalar)

Para calcular la tendencia de giro alrededor de un eje arbitrario en el espacio 3D (llamémoslo eje $a-a'$), utilizamos el Producto Triple Escalar (o producto mixto).

Fórmula:

$$ M_a = \hat{u}_a \cdot (\vec{r} \times \vec{F}) $$

Definición de los términos:

• $M_a$: Es la magnitud (un escalar) del momento respecto al eje $a-a'$. Si da positivo, rota según la regla de la mano derecha alrededor del eje; si da negativo, rota en sentido opuesto.
• $\hat{u}_a$: Es el vector unitario que define la dirección y sentido del eje de interés $a-a'$.
• $\vec{r}$: Es un vector de posición trazado desde cualquier punto sobre el eje $a-a'$ hasta cualquier punto sobre la línea de acción de la fuerza $\vec{F}$.
• $\vec{F}$: El vector fuerza en componentes cartesianas.

3. Demostración Analítica del Triple Producto

La demostración de esta fórmula une la definición de momento (producto cruz) con la definición de proyección (producto punto).

1. Momento respecto a un punto: Primero, elegimos un punto arbitrario $O$ que pertenezca al eje de rotación. Calculamos el momento de la fuerza $\vec{F}$ respecto a ese punto $O$:
2. $$ \vec{M}_O = \vec{r} \times \vec{F} $$
3. (Este es un vector libre en el espacio).
4. Proyección geométrica: Para saber qué parte de $\vec{M}_O$ actúa a lo largo de nuestro eje, debemos proyectarlo. El álgebra vectorial nos enseña que la proyección de un vector sobre una línea se obtiene haciendo el producto escalar (producto punto) entre el vector y el vector unitario de la línea ($\hat{u}_a$).
5. $$ M_a = \vec{M}_O \cdot \hat{u}_a $$
6. Sustitución: Sustituyendo $\vec{M}_O$ por su definición original de producto cruz, llegamos a la ecuación maestra:
7. $$ M_a = \hat{u}_a \cdot (\vec{r} \times \vec{F}) $$

Resolución mediante Determinante:

En lugar de hacer el producto cruz y luego el producto punto paso a paso, el álgebra permite resolver todo en una sola operación mediante un determinante de 3x3. Las componentes del vector unitario $\hat{u}_a$ reemplazan a los vectores $\hat{i}, \hat{j}, \hat{k}$ en la primera fila:

$$ M_a = \begin{vmatrix} u_x & u_y & u_z \\ r_x & r_y & r_z \\ F_x & F_y & F_z \end{vmatrix} $$

Al resolver este determinante, obtendrás directamente un número (un escalar), que es el torque exacto que el mecanismo siente alrededor de su eje de giro.

4. Formulación Escalar (Análisis 2D o Ejes Principales)

Cuando el eje de rotación coincide exactamente con uno de los ejes coordenados (X, Y o Z), o cuando la geometría es fácil de visualizar, podemos prescindir del álgebra matricial y usar la definición escalar clásica.

Fórmula Escalar:

$$ M_{eje} = F \cdot d_{\perp} $$

Donde $d_{\perp}$ es la distancia estrictamente perpendicular trazada desde el eje de rotación hasta la línea de acción de la fuerza en un plano que sea perpendicular al eje.

Diagrama Mental (La Puerta):

Imagina una puerta vista desde arriba. Las bisagras forman el eje de rotación (eje Z, vertical). Si empujas la manija con una fuerza horizontal ($F$), la distancia desde la manija hasta las bisagras es tu $d_{\perp}$. El momento escalar es simplemente esa fuerza por el ancho de la puerta.

5. Casos Físicos de Momento Nulo (Condiciones de No Rotación)

Es crucial para el diseño de estructuras saber cuándo una fuerza es "inútil" para generar rotación. Existen dos casos matemáticos y físicos donde una fuerza no genera ningún momento respecto a un eje, es decir, $M_a = 0$:

1. La línea de acción de la fuerza es paralela al eje:

• Concepto Físico: Imagina que intentas abrir una puerta empujándola verticalmente hacia arriba o hacia abajo. La puerta no girará, porque la fuerza es paralela a las bisagras. Solo generarás un esfuerzo de corte en los pasadores.
• Demostración Matemática: Si $\vec{F}$ es paralela a $\hat{u}_a$, el vector resultante de $(\vec{r} \times \vec{F})$ será perpendicular a ambos. Al hacer el producto punto de dos vectores perpendiculares, el resultado es estrictamente $0$.

1. La línea de acción de la fuerza interseca al eje (Pasa a través de él):

• Concepto Físico: Imagina que empujas la puerta horizontalmente, pero aplicas la fuerza exactamente sobre el tubo de la bisagra, o la empujas desde el borde exterior apuntando directamente hacia la bisagra. La puerta no girará porque no hay brazo de palanca.
• Demostración Matemática: Si la fuerza cruza el eje, podemos elegir ese punto de intersección como nuestro origen para el vector $\vec{r}$. En ese caso, la distancia $\vec{r}$ sería nula (cero), y el producto vectorial $\vec{r} \times \vec{F}$ daría inmediatamente $0$.
