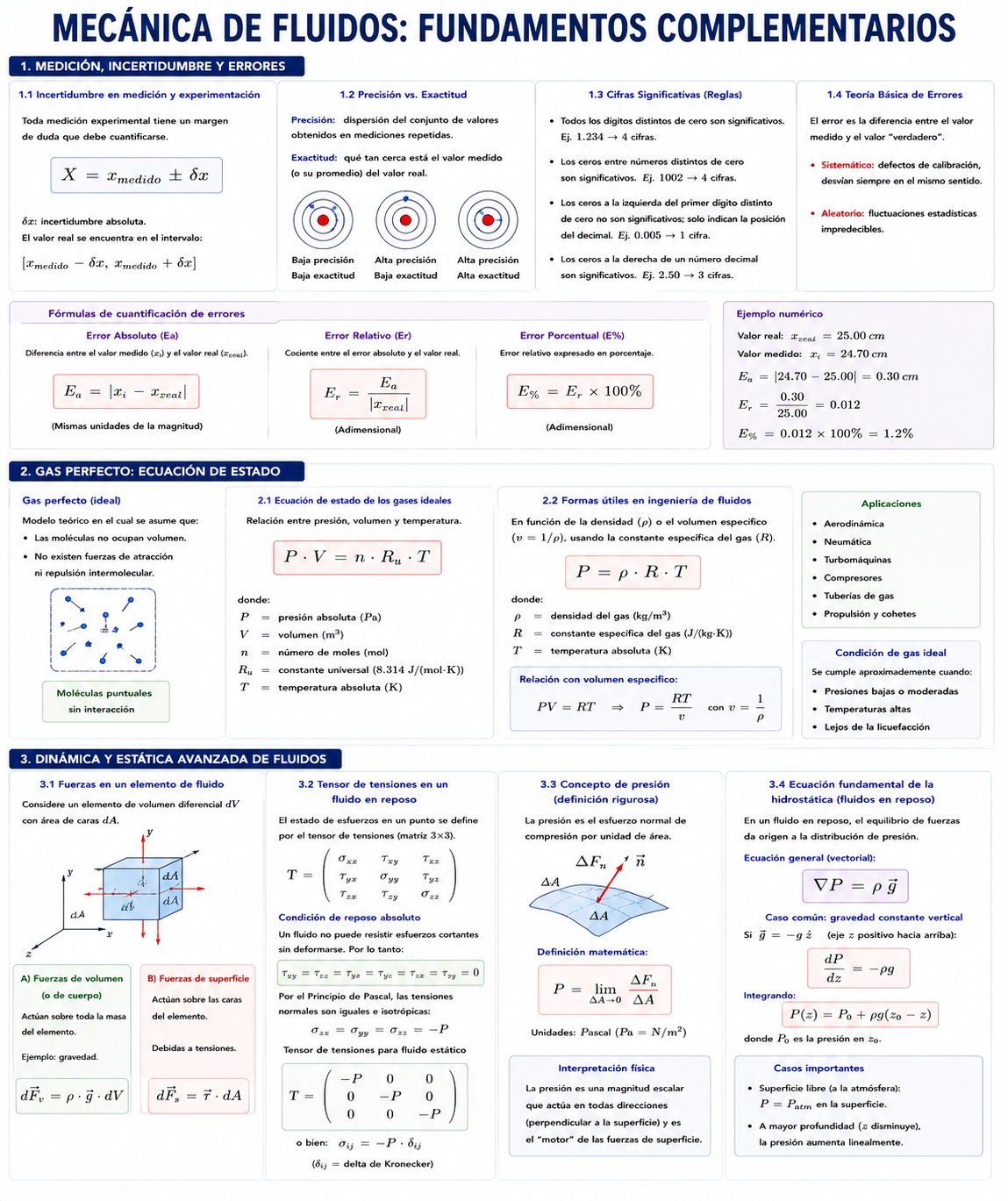

Mecánica de Fluidos: Fundamentos Complementarios

1. Medición, Incertidumbre y Errores

En ingeniería y física experimental, ninguna medición es absolutamente exacta; toda lectura tiene un margen de duda que debe cuantificarse.

Incertidumbre en medición y experimentación

La incertidumbre cuantifica el margen de duda en una medición. Cuando se reporta un valor experimental, debe expresarse como:

$$ X = x_{medido} \pm \delta x $$

Donde $\delta x$ es la incertidumbre absoluta. Esto significa que el valor real se encuentra dentro del intervalo $[x_{medido} - \delta x, x_{medido} + \delta x]$.

Precisión y Exactitud

Aunque a menudo se usan como sinónimos en el lenguaje cotidiano, en metrología representan conceptos distintos:

• Precisión: Se refiere a la dispersión del conjunto de valores obtenidos de mediciones repetidas. Una alta precisión significa que las mediciones son muy similares entre sí (repetibilidad), sin importar si están cerca del valor real.
• Exactitud: Indica qué tan cerca está el valor medido (o el promedio de las mediciones) del valor real o aceptado.

(Analogía clásica: Imagina una diana de dardos. Si todos los dardos impactan muy juntos pero lejos del centro, hay alta precisión y baja exactitud. Si impactan en el centro, hay alta precisión y alta exactitud).

Cifras Significativas

Son los dígitos en un número que aportan información real sobre la resolución de la medición. Reglas básicas:

1. Todos los dígitos distintos de cero son significativos (ej. $1.234$ tiene 4 cifras).
2. Los ceros entre números distintos de cero son significativos (ej. $1002$ tiene 4 cifras).
3. Los ceros a la izquierda del primer dígito distinto de cero no son significativos; solo indican la posición del decimal (ej. $0.005$ tiene 1 cifra).
4. Los ceros a la derecha de un número decimal son significativos (ej. $2.50$ tiene 3 cifras).

Teoría Básica de Errores

El error es la diferencia entre el valor medido y el valor "verdadero". Se clasifica en sistemático (defectos de calibración, siempre desvían la medida en un mismo sentido) y aleatorio (fluctuaciones estadísticas impredecibles).

Fórmulas de cuantificación:

• Error Absoluto ($E_a$): Diferencia entre el valor medido ($x_i$) y el valor real ($x_{real}$). Mantiene las unidades de medida.
• $$ E_a = |x_i - x_{real}| $$
• Error Relativo ($E_r$): Es el cociente entre el error absoluto y el valor real. Es adimensional y da una mejor idea de la magnitud del error.
• $$ E_r = \frac{E_a}{|x_{real}|} $$
• Error Porcentual ($E_\%$): Es el error relativo expresado en porcentaje.
• $$ E_\% = E_r \times 100\% $$

2. Gas Perfecto: Ecuación de Estado

Un gas perfecto (o ideal) es un modelo teórico en el cual se asume que las moléculas del gas no ocupan volumen y que no existen fuerzas de atracción o repulsión intermolecular entre ellas.

En fluidos compresibles (aerodinámica, neumática), la relación entre presión, densidad y temperatura es vital. La Ecuación de Estado de los Gases Ideales se expresa como:

$$ P \cdot V = n \cdot R_u \cdot T $$

Donde:

• $P$ = Presión absoluta ($Pa$)
• $V$ = Volumen ($m^3$)
• $n$ = Número de moles
• $R_u$ = Constante universal de los gases ($8.314 \, J/(mol \cdot K)$)
• $T$ = Temperatura absoluta ($K$)

Para ingeniería de fluidos, es más útil expresar esta ecuación en función de la densidad ($\rho$) o el volumen específico ($v = 1/\rho$), usando la constante específica del gas ($R$):

$$ P = \rho \cdot R \cdot T $$

3. Dinámica y Estática Avanzada de Fluidos

Fuerzas de Volumen y Fuerzas de Superficie

Al analizar un elemento de volumen de fluido ($dV$), las fuerzas que actúan sobre él se dividen estrictamente en dos:

1. Fuerzas de volumen (o de cuerpo): Actúan sobre la masa del elemento. La gravedad es el ejemplo clásico. Su diferencial se expresa como:
2. $$ d\vec{F}_v = \rho \cdot \vec{g} \cdot dV $$
3. Fuerzas de superficie: Actúan sobre las caras (área diferencial $dA$) del elemento de fluido debido al contacto con el fluido adyacente. Se describen mediante el concepto de tensiones.
4. $$ d\vec{F}_s = \vec{\tau} \cdot dA $$

Tensor de Tensiones en un fluido en reposo

El estado de esfuerzos en un punto de un fluido se define completamente mediante un tensor de tensiones (una matriz de 3x3). Este tensor incluye tensiones normales ($\sigma$) y tensiones cortantes ($\tau$).

Condición de reposo: La definición misma de un fluido establece que no puede resistir esfuerzos cortantes sin deformarse. Por lo tanto, si un fluido está en reposo absoluto, todas las tensiones cortantes deben ser cero.

$$ \tau_{xy} = \tau_{xz} = \tau_{yx} = \tau_{yz} = \tau_{zx} = \tau_{zy} = 0 $$

Además, por el Principio de Pascal, las tensiones normales en cualquier dirección son iguales y de compresión. Esta tensión normal isotrópica negativa se llama presión termodinámica ($P$). El tensor de tensiones ($\mathbf{T}$) para un fluido estático se reduce a:

$$ \mathbf{T} = \begin{pmatrix} -P & 0 & 0 \\ 0 & -P & 0 \\ 0 & 0 & -P \end{pmatrix} $$

Escrito mediante el delta de Kronecker ($\delta_{ij}$):

$$ \sigma_{ij} = -P \cdot \delta_{ij} $$

(El signo negativo indica que la presión es una fuerza de compresión, empujando hacia adentro del elemento).

Concepto de Presión (Definición rigurosa)

Basado en el tensor anterior, la presión en un punto de un fluido en reposo no es un vector, sino una magnitud escalar. Físicamente, se define como el esfuerzo normal de compresión por unidad de área.

Matemáticamente, si tomamos un área diferencial $\Delta A$ sobre la cual actúa una fuerza normal $\Delta F_n$, la presión en el límite cuando el área tiende a cero es:

$$ P = \lim_{\Delta A \to 0} \frac{\Delta F_n}{\Delta A} $$

En el estudio de fluidos, la presión es el "motor" principal de las fuerzas de superficie. Los gradientes de presión (diferencias de presión entre dos puntos espaciales) son los que generan fuerzas netas capaces de acelerar el fluido y vencer las fuerzas viscosas o gravitacionales.
