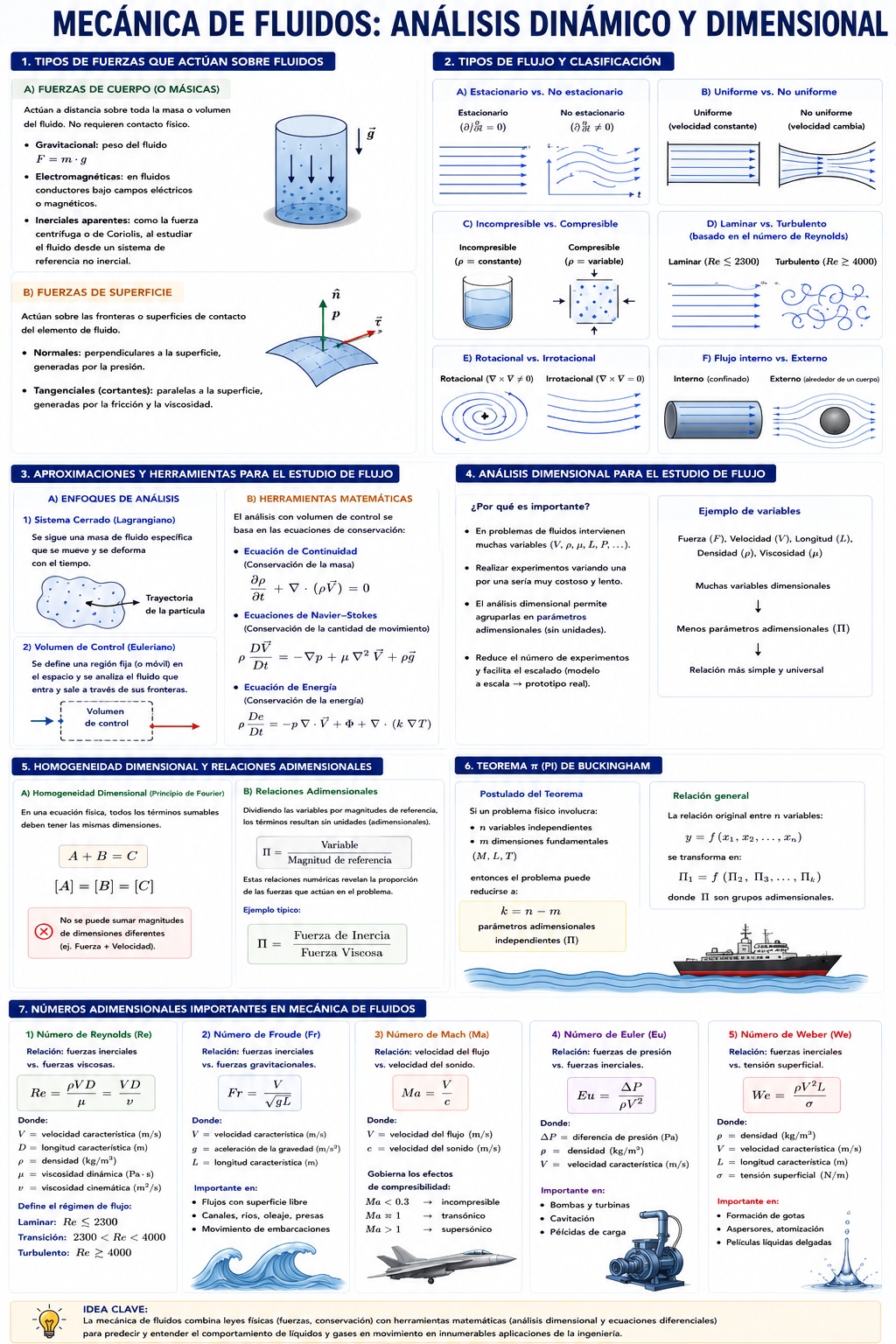

Mecánica de fluidos: Análisis Dinamico y Dimensional

1. Tipos de Fuerzas que actúan sobre Fluidos

En el estudio del movimiento de un fluido, es fundamental identificar las fuerzas que provocan o alteran dicho movimiento. Estas se dividen en dos grandes categorías:

• Fuerzas de cuerpo (o másicas): Son aquellas que actúan a distancia sobre toda la masa (o volumen) del elemento de fluido. No requieren contacto físico.
• Fuerza gravitacional: El peso del propio fluido ($F = m \cdot g$). Es la fuerza de cuerpo más común.
• Fuerzas electromagnéticas: Presentes si el fluido es conductor y está bajo la influencia de campos magnéticos o eléctricos (estudiado en magnetohidrodinámica).
• Fuerzas inerciales aparentes: Como la fuerza centrífuga o de Coriolis, que aparecen cuando se estudia el fluido desde un sistema de referencia no inercial (en rotación).
• Fuerzas de superficie: Son aquellas que actúan sobre las fronteras o superficies de contacto del elemento de fluido, ya sea por el contacto con un sólido u otro fluido adyacente.
• Fuerzas normales: Actúan perpendicularmente a la superficie, generadas fundamentalmente por la presión.
• Fuerzas tangenciales (cortantes): Actúan paralelamente a la superficie, generadas por la fricción y la viscosidad del fluido en movimiento.

2. Tipos de Flujo y Clasificación

El flujo de un fluido se puede clasificar según cómo varían sus propiedades (velocidad, presión, densidad) en el espacio y en el tiempo:

• Estacionario (o Permanente) vs. No estacionario (o Transitorio):
• Estacionario: Las propiedades del fluido en un punto específico del espacio no cambian con el tiempo ($\partial / \partial t = 0$).
• No estacionario: Las propiedades en un punto varían a medida que transcurre el tiempo (por ejemplo, al encender o apagar una bomba).
• Uniforme vs. No uniforme:
• Uniforme: La velocidad del flujo no cambia en magnitud ni dirección a lo largo de su trayectoria espacial (ej. flujo en una tubería recta de diámetro constante).
• No uniforme: La velocidad cambia espacialmente (ej. flujo al pasar por una reducción de tubería).
• Compresible vs. Incompresible:
• Incompresible: La densidad ($\rho$) del fluido se asume constante. Típico en líquidos y en gases que se mueven a bajas velocidades (Número de Mach menor a 0.3).
• Compresible: La densidad varía significativamente debido a cambios de presión o temperatura. Clave en aerodinámica de alta velocidad.
• Laminar vs. Turbulento: (Basado en el Número de Reynolds, como se vio en la sección anterior). Ordenado en capas vs. caótico y con mezcla intensa.
• Rotacional vs. Irrotacional: Un flujo es rotacional si las partículas del fluido giran alrededor de su propio centro de masa mientras se desplazan.
• Flujo Interno vs. Externo:
• Interno: Flujo confinado por paredes sólidas (tuberías, canales). Dominado por los efectos de fricción en las paredes.
• Externo: Flujo que envuelve a un cuerpo sumergido (el flujo de aire alrededor de un avión).

3. Aproximaciones y Herramientas para el Estudio de Flujo

El análisis matemático de un fluido requiere definir un área u objeto de estudio. Se usan dos enfoques principales:

1. Enfoque de Sistema Cerrado (Lagrangiano): Se elige una masa de fluido específica y fija, y se sigue su trayectoria y deformación a través del espacio a lo largo del tiempo. Es útil en mecánica de sólidos, pero complejo en fluidos que se deforman y mezclan.
2. Enfoque de Volumen de Control (Euleriano): Es la herramienta principal en mecánica de fluidos. Se define una región fija o móvil en el espacio (el volumen de control) y se analiza el fluido y las propiedades que entran y salen a través de sus fronteras (superficie de control).

Herramientas matemáticas:

El uso del Volumen de Control se acopla con las ecuaciones de conservación usando el Teorema de Transporte de Reynolds, que nos lleva a:

• Ecuación de Continuidad: Principio de conservación de la masa.
• Ecuaciones de Navier-Stokes: Principio de conservación de la cantidad de movimiento (Segunda Ley de Newton aplicada a fluidos).
• Ecuación de Energía (Bernoulli extendida): Principio de conservación de la energía y Primera Ley de la Termodinámica.

4. Análisis Dimensional para el Estudio de Flujo de Fluidos

El análisis dimensional es una herramienta matemática que permite simplificar la resolución de problemas físicos complejos. En mecánica de fluidos, donde intervienen múltiples variables (velocidad, densidad, viscosidad, longitud, presión), realizar experimentos variando una por una sería costosísimo y tomaría demasiado tiempo.

El análisis dimensional permite agrupar estas múltiples variables en una menor cantidad de "grupos" o parámetros adimensionales (sin unidades físicas). Esto reduce drásticamente el número de experimentos necesarios y facilita el escalado (pasar de un modelo a escala en un túnel de viento a un prototipo real).

5. Homogeneidad Dimensional y Relaciones Adimensionales

Homogeneidad Dimensional (Principio de Fourier):

Dicta que para que una ecuación física sea válida, todos sus términos sumables deben tener las mismas dimensiones fundamentales. Por ejemplo, en una ecuación de la forma $A + B = C$, las dimensiones de $A$, $B$ y $C$ deben ser idénticas. No se puede sumar fuerza con velocidad.

Relaciones Adimensionales:

Si reescribimos las ecuaciones gobernantes de un fenómeno de tal forma que dividimos todas las variables por magnitudes de referencia, los términos resultantes pierden sus unidades y se vuelven "adimensionales". Estas relaciones puramente numéricas nos revelan la proporción de las fuerzas en juego (ej. la relación entre fuerza de inercia y fuerza viscosa).

6. Teorema Pi ($\Pi$) de Buckingham

El Teorema de Buckingham es el método algorítmico más utilizado para realizar análisis dimensional sistemático.

Postulado del Teorema:

Si una ecuación física involucra $n$ variables independientes y dependientes (por ejemplo, fuerza, longitud, velocidad, viscosidad), y estas variables se pueden expresar en función de $m$ dimensiones fundamentales (como Masa, Longitud, Tiempo), entonces el problema original de $n$ variables puede reducirse a una relación entre $k$ parámetros adimensionales independientes, donde $k = n - m$.

A estos parámetros adimensionales se les denota con la letra griega mayúscula Pi ($\Pi$). La relación original $y = f(x_1, x_2, \dots, x_n)$ se transforma en:

$$ \Pi_1 = f(\Pi_2, \Pi_3, \dots, \Pi_k) $$

Ejemplo conceptual: Si la resistencia al avance de un barco ($F$) depende de su velocidad ($V$), su eslora ($L$), la densidad del agua ($\rho$) y la viscosidad ($\mu$), tenemos $n=5$ variables. Como las dimensiones fundamentales involucradas son Masa, Longitud y Tiempo ($m=3$), el Teorema de Buckingham nos dice que el fenómeno se puede describir con $k = 5 - 3 = 2$ grupos adimensionales ($\Pi_1$ y $\Pi_2$).

7. Empleo de Números Adimensionales Importantes

Los grupos $\Pi$ resultantes del análisis dimensional a menudo toman la forma de "números" famosos que gobiernan la dinámica de los fluidos. Los más importantes son:

• Número de Reynolds ($Re$): Ya mencionado, relaciona fuerzas de inercia con fuerzas viscosas. Define si el flujo es laminar o turbulento.
• Número de Froude ($Fr$): Relaciona las fuerzas inerciales con las fuerzas gravitacionales. Es fundamental en flujos con superficie libre, como canales, ríos, oleaje y movimiento de barcos.
• $$ Fr = \frac{V}{\sqrt{g \cdot L}} $$
• (Donde $V$ es la velocidad del fluido, $g$ la aceleración de la gravedad, y $L$ una longitud característica).
• Número de Mach ($Ma$): Relaciona la velocidad de flujo local con la velocidad local del sonido. Gobierna los efectos de compresibilidad (aerodinámica supersónica).
• $$ Ma = \frac{V}{c} $$
• (Donde $c$ es la velocidad del sonido en ese fluido).
• Número de Euler ($Eu$): Relaciona las fuerzas de presión con las fuerzas inerciales. Es vital en estudios de cavitación y bombas.
• $$ Eu = \frac{\Delta P}{\rho \cdot V^2} $$
• (Donde $\Delta P$ es la diferencia de presión).
• Número de Weber ($We$): Relaciona las fuerzas inerciales con las fuerzas de tensión superficial. Es importante en problemas de formación de gotas, aspersores o películas líquidas muy delgadas.
