Ingeniería Hidráulica Aplicada: Diseño y Funcionamiento de Instalaciones Especializadas

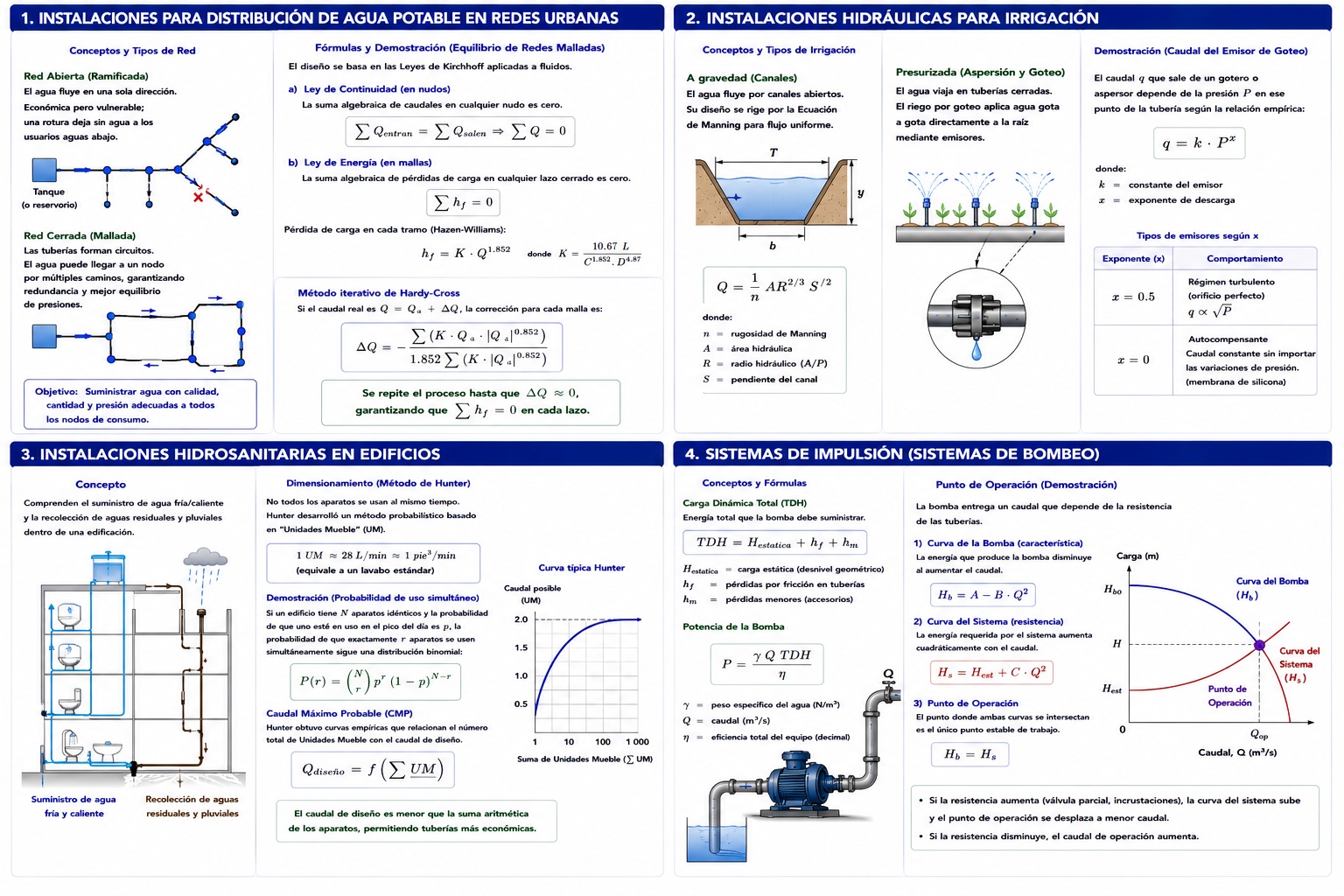

1. Instalaciones para Distribución de Agua Potable en Redes Urbanas

El diseño de redes urbanas (acueductos) tiene como objetivo suministrar agua con calidad, cantidad y presión adecuadas a todos los nodos de consumo de una ciudad.

Conceptos:

• Red Abierta (Ramificada): El agua fluye en una sola dirección. Es económica pero vulnerable; una rotura deja sin agua a los usuarios aguas abajo.
• Red Cerrada (Mallada): Las tuberías forman circuitos. El agua puede llegar a un nodo por múltiples caminos, garantizando redundancia y mejorando el equilibrio de presiones.

Fórmulas y Demostración (Equilibrio de Redes):

El diseño se basa en las Leyes de Kirchhoff aplicadas a fluidos. Para calcular una red mallada, se utiliza la ecuación de Hazen-Williams para pérdidas ($h_f = K \cdot Q^{1.852}$) acoplada al método iterativo de Hardy-Cross.

La demostración de convergencia asume que el caudal real en un tramo es el caudal supuesto ($Q_a$) más una corrección ($\Delta Q$). La corrección para cada malla se deduce como:

$$ \Delta Q = -\frac{\sum (K \cdot Q_a \cdot |Q_a|^{0.852})}{1.852 \sum (K \cdot |Q_a|^{0.852})} $$

El proceso se repite hasta que $\Delta Q \approx 0$, garantizando que la suma de pérdidas en cualquier lazo cerrado sea exactamente cero ($\sum h_f = 0$).

2. Instalaciones Hidráulicas para Irrigación

La irrigación transporta agua desde la fuente hasta la zona radicular de los cultivos para maximizar el rendimiento agrícola.

Conceptos y Tipos:

1. A gravedad (Canales): El agua fluye por canales abiertos. Su diseño se rige por la Ecuación de Manning para flujo uniforme:
2. $$ Q = \frac{1}{n} A R^{2/3} S^{1/2} $$
3. (Donde $n$ es la rugosidad, $A$ el área, $R$ el radio hidráulico y $S$ la pendiente).
4. Presurizada (Aspersión y Goteo): El agua viaja en tuberías cerradas. El riego por goteo aplica agua gota a gota directamente a la raíz mediante emisores.

Demostración (Caudal del Emisor de Goteo):

El caudal $q$ que sale de un gotero o aspersor depende de la presión $P$ en ese punto de la tubería según la relación empírica:

$$ q = k \cdot P^x $$

Donde $k$ es la constante del emisor y $x$ es el exponente de descarga.

• Si $x = 0.5$, el gotero es de régimen turbulento (actúa como un orificio perfecto $q \propto \sqrt{P}$).
• Si $x = 0$, el gotero es autocompensante: contiene una membrana de silicona que se deforma con la presión, garantizando que el caudal sea exactamente el mismo sin importar las variaciones de presión a lo largo de la tubería.

3. Instalaciones Hidrosanitarias en Edificios

Comprenden el suministro de agua fría/caliente y la recolección de aguas residuales y pluviales dentro de una edificación.

Concepto y Dimensionamiento (Método de Hunter):

En un edificio, no todos los inodoros o lavabos se usan al mismo tiempo. Roy B. Hunter desarrolló un método probabilístico basado en "Unidades Mueble" (UM). Una UM representa la carga hidráulica de un lavabo estándar (aprox. 28 L/min o 1 pie³/min).

Demostración (Probabilidad de Uso Simultáneo):

Si un edificio tiene $N$ aparatos idénticos, y la probabilidad de que uno esté en uso en el pico del día es $p$, la probabilidad de que exactamente $r$ aparatos se usen simultáneamente sigue una distribución binomial.

Hunter determinó la curva empírica de Caudal Máximo Probable (CMP), que demuestra que el caudal de diseño no es la suma aritmética de los aparatos, sino una función asintótica:

$$ Q_{diseño} = f(\sum UM) $$

(Esto permite usar diámetros de tubería mucho menores y más económicos que si se sumaran todos los caudales brutos).

4. Sistemas de Impulsión (Sistemas de Bombeo)

Una instalación de impulsión transfiere energía mecánica a un fluido para elevarlo topográficamente o vencer la fricción de una red larga.

Conceptos y Fórmulas:

• Carga Dinámica Total (TDH): Es la energía total que la bomba debe suministrar.
• $$ TDH = H_{estatica} + h_f + h_m $$
• Potencia de la Bomba ($P$):
• $$ P = \frac{\gamma \cdot Q \cdot TDH}{\eta} $$
• (Donde $\gamma$ es el peso específico, $Q$ el caudal y $\eta$ la eficiencia total del equipo).

Punto de Operación (Demostración):

Una bomba centrífuga no entrega un caudal fijo; entrega un caudal que depende de la resistencia de la tubería.

• Curva de la Bomba: La energía que produce cae a medida que aumenta el caudal ($H_b = A - B \cdot Q^2$).
• Curva del Sistema: La energía requerida aumenta cuadráticamente con el caudal ($H_s = H_{est} + C \cdot Q^2$).
• Igualando ambas ($H_b = H_s$), se encuentra el único punto geométrico y físico donde el sistema es estable: el Punto de Operación.

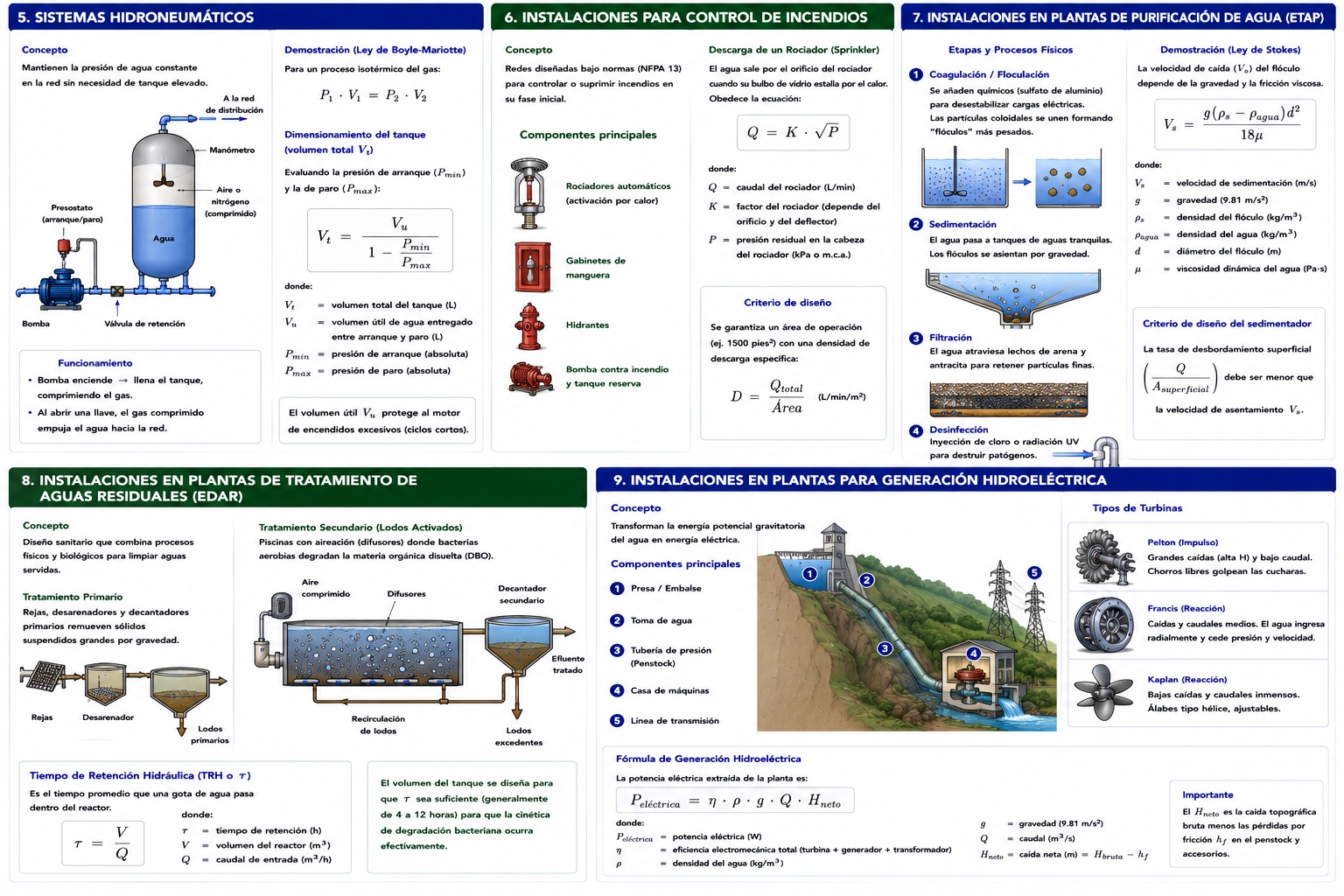

5. Sistemas Hidroneumáticos

Son instalaciones diseñadas para mantener la presión de agua constante en una red (típicamente edificios) sin necesidad de construir un tanque elevado en la azotea.

Conceptos y Fórmulas:

Utilizan un tanque de presión (pulmón) que contiene agua y aire (o nitrógeno) separado por una membrana.

Cuando la bomba enciende, llena el tanque, comprimiendo el gas. Al abrir una llave, la bomba no arranca inmediatamente; la energía elástica del gas comprimido empuja el agua hacia la red.

Demostración (Ley de Boyle-Mariotte):

Asumiendo un proceso isotérmico, la presión y el volumen del gas encerrado cumplen $P_1 \cdot V_1 = P_2 \cdot V_2$.

Para dimensionar el volumen total del tanque ($V_t$), se evalúa la presión de arranque de la bomba ($P_{min}$) y la de paro ($P_{max}$):

$$ V_t = \frac{V_u}{1 - \frac{P_{min}}{P_{max}}} $$

(Donde $V_u$ es el volumen útil de agua que se entrega entre el encendido y apagado de la bomba, el cual protege al motor de encendidos excesivos).

6. Instalaciones para Control de Incendios

Estas redes (rociadores automáticos, gabinetes y monitores) operan bajo estándares ultra-estrictos (como NFPA 13). Su objetivo es controlar o suprimir el fuego en su fase inicial.

Conceptos y Fórmulas:

• El diseño requiere garantizar un área de operación (ej. 1500 pies²) con una densidad de descarga específica (L/min/m²).
• Descarga de un Rociador (Sprinkler): El agua sale por el orificio del rociador (que se abre cuando su bulbo de vidrio estalla por el calor) obedeciendo la ecuación:
• $$ Q = K \cdot \sqrt{P} $$
• (Donde $K$ es el factor propio del rociador, que define el tamaño del orificio y las características del deflector, y $P$ es la presión residual en la cabeza del rociador).

7. Instalaciones en Plantas de Purificación de Agua (ETAP)

Una Estación de Tratamiento de Agua Potable convierte agua cruda en agua apta para consumo humano.

Etapas y Procesos Físicos:

1. Coagulación/Floculación: Se añaden químicos (sulfato de aluminio) para desestabilizar cargas eléctricas y que las partículas coloidales se peguen, formando "flóculos" pesados.
2. Sedimentación: El agua pasa a tanques inmensos de aguas tranquilas.

• Demostración (Ley de Stokes): La velocidad de caída ($V_s$) del flóculo depende de la gravedad y la fricción viscosa.
• $$ V_s = \frac{g (\rho_s - \rho_{agua}) d^2}{18\mu} $$
• Para que un sedimentador funcione, la tasa de desbordamiento superficial ($Q/A_{superficial}$) debe ser estrictamente menor que la velocidad de asentamiento de la partícula ($V_s$).

1. Filtración: El agua atraviesa lechos de arena y antracita.
2. Desinfección: Inyección de cloro o radiación UV para destruir patógenos.

8. Instalaciones en Plantas de Tratamiento de Agua Residual (EDAR)

El diseño sanitario para limpiar aguas servidas involucra tanto hidráulica como reactores biológicos.

Conceptos y Reactores:

• Tratamiento Primario: Rejas, desarenadores y decantadores primarios para remover sólidos suspendidos grandes mediante gravedad física.
• Tratamiento Secundario (Lodos Activados): Piscinas donde se inyecta aire comprimido (difusores) para que consorcios de bacterias aerobias "coman" la materia orgánica disuelta (DBO).
• Tiempo de Retención Hidráulica (TRH o $\tau$): Es el tiempo promedio que una gota de agua pasa dentro de un reactor.
• $$ \tau = \frac{V}{Q} $$
• El volumen ($V$) del tanque biológico se diseña para que $\tau$ sea suficiente (generalmente de 4 a 12 horas) para que la cinética de degradación bacteriana ocurra efectivamente.

9. Instalaciones en Plantas para Generación Hidroeléctrica

Transforman la energía potencial gravitatoria del agua en energía eléctrica a gran escala.

Componentes y Eficiencia:

1. Tubería de Presión (Penstock): Conduce el agua desde la presa hasta las turbinas. El diseño telescópico y la protección contra el golpe de ariete (chimeneas de equilibrio) son críticos aquí.
2. Turbinas:

• Pelton: Para grandes caídas (alta $H$) y bajo caudal. Son de impulso; chorros libres golpean las cucharas.
• Francis: Para caídas y caudales medios. Son de reacción; el agua ingresa radialmente y cede presión y velocidad.
• Kaplan: Para bajas caídas y caudales inmensos (ríos de llanura). Sus álabes parecen la hélice de un barco y son ajustables.

Fórmula de Generación Hidroeléctrica:

La potencia eléctrica extraída de la planta se demuestra multiplicando el caudal másico, la gravedad, la altura neta y la eficiencia electromecánica del conjunto (turbina + generador + transformador).

$$ P_{electrica} = \eta \cdot \rho \cdot g \cdot Q \cdot H_{neto} $$

(Donde $H_{neto}$ es la caída bruta topográfica menos las pérdidas por fricción $h_f$ en el penstock).
