Hidráulica de Conductos Cerrados: Análisis de Pérdidas de Energía por Fricción y Elementos Locales

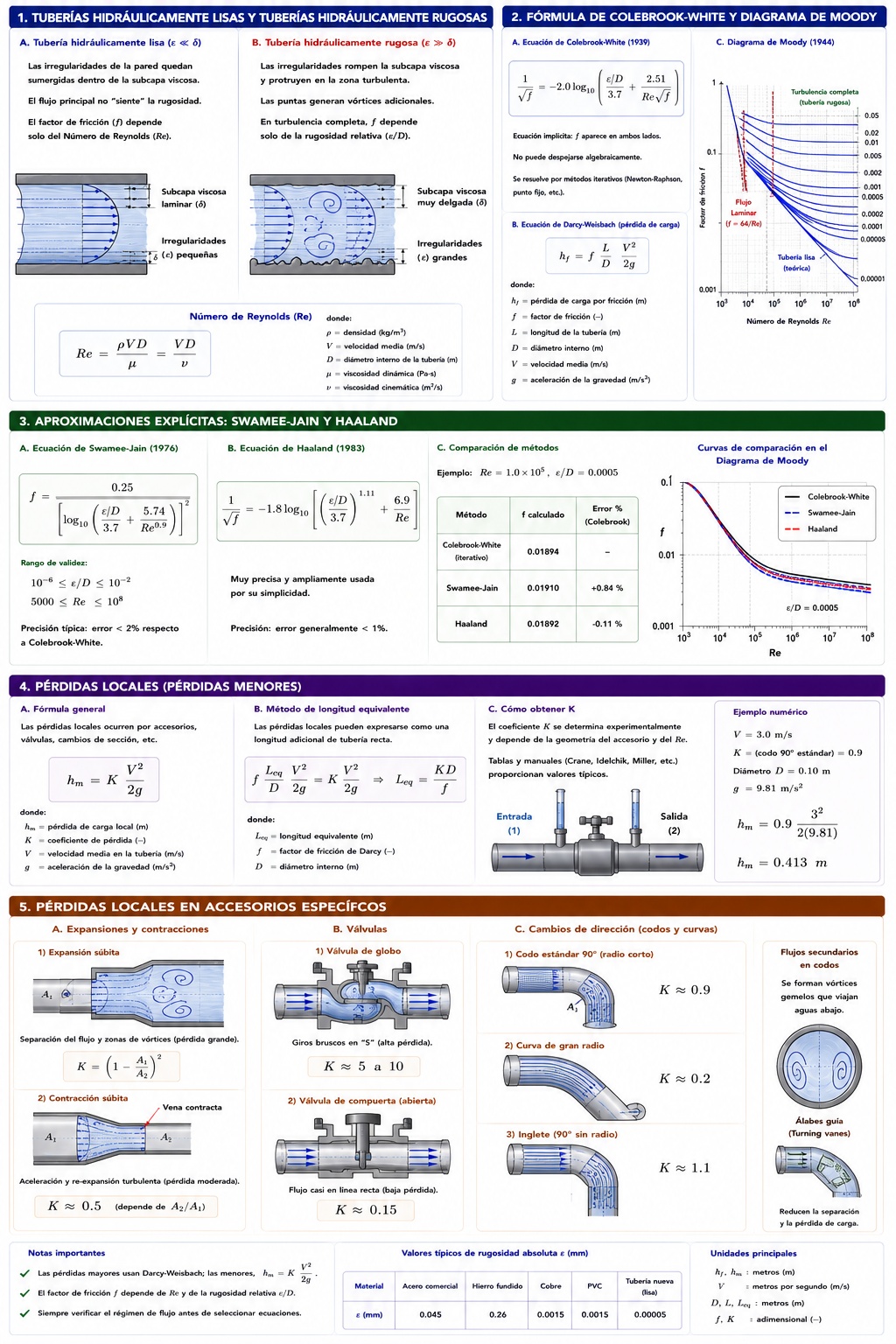

1. Tuberías Hidráulicamente Lisas y Tuberías Hidráulicamente Rugosas

Para entender la fricción, debemos observar la pared de la tubería a nivel microscópico. Ninguna tubería es perfectamente lisa; todas tienen una rugosidad absoluta ($\epsilon$), que es la altura promedio de las irregularidades de su superficie.

En flujo turbulento, existe una capa de fluido extremadamente delgada pegada a la pared donde el flujo se mantiene ordenado: la subcapa viscosa laminar ($\delta$). La relación entre el grosor de esta subcapa y la altura de las irregularidades define el tipo de tubería:

• Tubería Hidráulicamente Lisa ($\epsilon \ll \delta$): Las irregularidades de la pared son tan pequeñas que quedan completamente sumergidas y "escondidas" dentro de la subcapa viscosa. El flujo principal no "siente" la rugosidad de la tubería. Aquí, el factor de fricción ($f$) depende exclusivamente del Número de Reynolds ($Re$).
• Tubería Hidráulicamente Rugosa ($\epsilon \gg \delta$): Las irregularidades son grandes y rompen la subcapa viscosa, adentrándose en la zona turbulenta. Estas puntas generan vórtices adicionales. En turbulencia completa, el efecto de la viscosidad desaparece y $f$ depende exclusivamente de la rugosidad relativa ($\epsilon/D$).

2. Fórmula de Colebrook-White y Diagrama de Moody

La pérdida de carga por fricción ($h_f$) se calcula universalmente con la Ecuación de Darcy-Weisbach:

$$ h_f = f \cdot \frac{L}{D} \cdot \frac{V^2}{2g} $$

(Donde $f$ es el factor de fricción, $L$ la longitud, $D$ el diámetro, y $V$ la velocidad media).

El gran desafío histórico de la hidráulica fue determinar $f$ para flujos turbulentos. En 1939, Cyril Colebrook y C.M. White desarrollaron la ecuación que unifica el comportamiento de las tuberías lisas, la zona de transición y las tuberías rugosas.

Ecuación de Colebrook-White:

$$ \frac{1}{\sqrt{f}} = -2.0 \log_{10} \left( \frac{\epsilon/D}{3.7} + \frac{2.51}{Re \sqrt{f}} \right) $$

• Demostración de su complejidad (Implicititud): Observa que el factor $f$ aparece tanto en el lado izquierdo de la ecuación como dentro del logaritmo en el lado derecho. Es una ecuación implícita. No se puede despejar $f$ algebraicamente. Para resolverla a mano o en computadora, se deben usar métodos numéricos iterativos (como Newton-Raphson), adivinando un valor inicial de $f$ y recalculando hasta que converja.

El Diagrama de Moody:

Para evitar iteraciones matemáticas en la era previa a las computadoras, Lewis F. Moody graficó la ecuación de Colebrook en 1944. El Diagrama de Moody es un mapa logarítmico donde:

1. Eje X: Número de Reynolds ($Re$).
2. Eje Y primario (izquierdo): Factor de fricción ($f$).
3. Eje Y secundario (derecho): Rugosidad relativa ($\epsilon/D$).
4. En el gráfico, se observa claramente cómo para altos $Re$, las curvas se vuelven horizontales (zona de turbulencia completa, tubería rugosa), mientras que para tuberías muy lisas, la curva desciende suavemente.

3. Aproximaciones Explícitas: Swamee-Jain y Haaland

Debido a lo tedioso que resulta programar métodos iterativos para resolver la ecuación de Colebrook en sistemas de tuberías complejas, los ingenieros desarrollaron ecuaciones explícitas que imitan la curva de Colebrook con un margen de error mínimo (generalmente < 2%).

A. Ecuación de Swamee-Jain (1976)

Es una de las aproximaciones más famosas y directas. Permite calcular $f$ de un solo golpe.

$$ f = \frac{0.25}{\left[ \log_{10} \left( \frac{\epsilon/D}{3.7} + \frac{5.74}{Re^{0.9}} \right) \right]^2} $$

• Condiciones de validez: Es precisa dentro del rango práctico de la ingeniería civil: $10^{-6} \le \epsilon/D \le 10^{-2}$ y $5000 \le Re \le 10^8$.

B. Ecuación de Haaland (1983)

Mejora la precisión de Swamee-Jain y es ampliamente preferida en los libros de texto modernos por su simplicidad y exactitud.

$$ \frac{1}{\sqrt{f}} = -1.8 \log_{10} \left[ \left( \frac{\epsilon/D}{3.7} \right)^{1.11} + \frac{6.9}{Re} \right] $$

Para experimentar cómo estos modelos matemáticos arrojan resultados casi idénticos y evitan la iteración, he diseñado el siguiente simulador interactivo del cálculo del factor de fricción.

4. Pérdidas Locales (Pérdidas Menores)

Mientras que la fricción ocurre en los tramos rectos ($h_f$), las pérdidas locales ($h_m$) ocurren debido a accesorios, válvulas, curvas y cambios de sección geométrica. Estas alteraciones provocan separación de la capa límite, formación de vórtices y disipación de la energía cinética en calor.

Fórmula General de Pérdidas Locales:

$$ h_m = K \cdot \frac{V^2}{2g} $$

(Donde $K$ es el coeficiente de pérdida del accesorio, un valor empírico determinado experimentalmente).

• Método de Longitud Equivalente: A veces, las pérdidas locales se expresan como si fueran un tramo extra de tubería recta. La longitud equivalente ($L_{eq}$) de un accesorio se define igualando las fórmulas de Darcy y de pérdidas locales:
• $$ f \cdot \frac{L_{eq}}{D} \cdot \frac{V^2}{2g} = K \cdot \frac{V^2}{2g} \implies L_{eq} = \frac{K \cdot D}{f} $$

5. Pérdidas Locales en Accesorios Específicos

A. Expansiones y Contracciones

• Expansión súbita: El flujo se "despega" de las paredes al entrar a la tubería grande, creando zonas muertas llenas de fuertes vórtices recirculantes. Es muy ineficiente energéticamente. El coeficiente se demuestra teóricamente usando la ecuación de cantidad de movimiento: $K = (1 - A_1/A_2)^2$.
• Contracción súbita: El fluido debe acelerar, formando una vena contracta que luego se expande violentamente. Las pérdidas ocurren principalmente en la zona de re-expansión turbulenta, no en la entrada. $K$ suele rondar $0.5$ (dependiendo de la relación de áreas).

B. Válvulas

Disipan energía estrechando la sección de paso para regular el flujo.

• Válvula de Globo: Obliga al fluido a realizar giros bruscos en forma de "S". Muy restrictiva (Alto $K$, típicamente entre 5 y 10).
• Válvula de Compuerta: En estado totalmente abierto, el fluido pasa casi en línea recta. (Bajo $K$, $\approx 0.15$).

C. Pérdidas por Cambio de Dirección (Codos y Curvas)

Cuando el fluido intenta tomar una curva, la fuerza inercial lo empuja hacia la pared exterior del codo (creando alta presión), dejando la pared interior con baja presión. Este gradiente de presión adverso provoca la separación de la capa límite en la pared interior, generando una estela turbulenta. Además, se forman flujos secundarios (vórtices gemelos cruzados) que viajan a lo largo de la tubería aguas abajo.

• Codo estándar de 90°: $K \approx 0.9$.
• Curvas suaves (gran radio de curvatura): Reducen la separación. $K$ puede bajar a $0.2$.
• Ingletes (Codos de 90° sin radio): Provocan choque directo. $K \approx 1.1$. Para mitigarlo, se pueden instalar álabes guía (turning vanes) dentro del codo, lo que reduce la formación de vórtices y baja significativamente la pérdida de carga.
