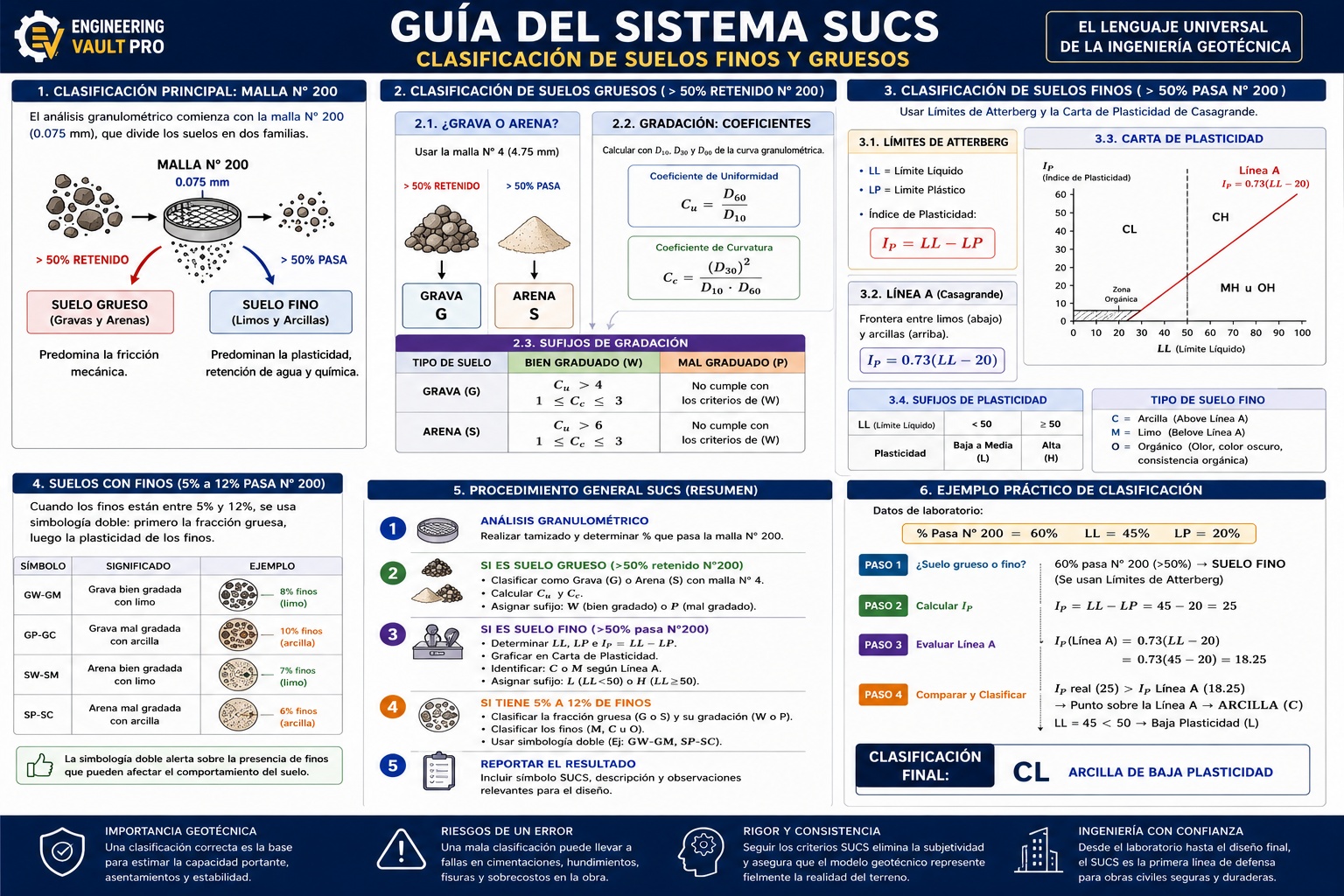

Guía del Sistema SUCS: Clasificación de suelos finos y gruesos

El Sistema Unificado de Clasificación de Suelos (SUCS) constituye uno de los pilares fundamentales de la ingeniería geotécnica moderna. Desarrollado originalmente por Arthur Casagrande, este sistema permite clasificar los suelos a partir de sus propiedades granulométricas y de plasticidad, proporcionando un lenguaje técnico universal utilizado en cimentaciones, carreteras, presas, túneles y edificaciones.

En ingeniería civil, una clasificación incorrecta del suelo puede generar asentamientos excesivos, agrietamientos estructurales, pérdida de capacidad portante e incluso fallas catastróficas. Por ello, el SUCS no debe considerarse únicamente un procedimiento de laboratorio, sino la primera etapa crítica para garantizar la estabilidad y seguridad de cualquier obra.

1. Importancia del Sistema SUCS

El comportamiento mecánico del terreno depende directamente de sus características físicas. La capacidad portante, la permeabilidad, la compresibilidad y la expansión volumétrica están íntimamente relacionadas con el tipo de suelo presente en el sitio.

Ejemplos de comportamiento según el tipo de suelo:

• Una grava bien graduada puede soportar cargas elevadas con mínimos asentamientos.
• Una arcilla expansiva puede generar levantamientos diferenciales peligrosos.
• Un limo saturado puede perder resistencia rápidamente durante un sismo.

Por esta razón, el sistema SUCS es indispensable en:

• Diseño de cimentaciones.
• Diseño de pavimentos.
• Estabilidad de taludes.
• Control de compactación.
• Ingeniería sísmica.
• Obras hidráulicas.

2. Clasificación Principal de los Suelos

El primer paso del sistema SUCS consiste en separar los suelos utilizando la malla N° 200, cuya abertura es de 0.075 mm.

Suelos Gruesos

Si más del 50% del material queda retenido en la malla N° 200, el suelo se clasifica como suelo grueso. En este grupo predominan la fricción entre partículas, la alta permeabilidad y la resistencia mecánica por contacto.

• Gravas (G)
• Arenas (S)

Suelos Finos

Si más del 50% del material pasa la malla N° 200, el material se considera suelo fino. En este caso predominan la plasticidad, la retención de agua, las fuerzas electroquímicas y la compresibilidad.

• Limos (M)
• Arcillas (C)
• Suelos orgánicos (O)

3. Clasificación de Suelos Gruesos

Una vez identificado el suelo como grueso, se utiliza la malla N° 4 (4.75 mm) para diferenciar entre grava y arena:

• Si más del 50% de la fracción gruesa queda retenida en la malla N° 4, el suelo es una Grava (G).
• Si más del 50% pasa la malla N° 4, el suelo es una Arena (S).

Gradación del Suelo

La gradación describe cómo se distribuyen los tamaños de las partículas dentro del suelo. Una buena distribución granulométrica mejora la compactación, la densidad, la resistencia mecánica y la estabilidad.

Para evaluar la gradación se utilizan dos parámetros matemáticos fundamentales:

Coeficiente de Uniformidad ($C_u$)

$$C_u = \frac{D_{60}}{D_{10}}$$

Donde:

• $D_{60}$: Diámetro correspondiente al 60% que pasa.
• $D_{10}$: Diámetro efectivo del suelo (10% que pasa).

Coeficiente de Curvatura ($C_c$)

$$C_c = \frac{(D_{30})^2}{D_{10}D_{60}}$$

Donde:

• $D_{30}$: Diámetro correspondiente al 30% que pasa.

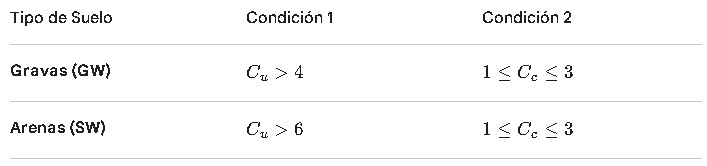

Criterios de Buena Gradación

• Para que un suelo grueso sea considerado bien graduado (W), debe cumplir condiciones específicas. Si no las cumple, recibe el sufijo de mal graduado (P).

4. Clasificación de Suelos Finos

En los suelos finos, la granulometría deja de ser el factor dominante y entran en juego los Límites de Atterberg. Estos límites permiten evaluar la plasticidad, compresibilidad y el comportamiento volumétrico.

Límites de Atterberg

• Límite Líquido (LL): Contenido de humedad a partir del cual el suelo comienza a comportarse como un líquido.
• Límite Plástico (LP): Contenido de humedad donde el suelo pasa de estado semisólido a plástico.
• Índice de Plasticidad (IP): Parámetro que mide el rango de humedad en el cual el suelo presenta comportamiento plástico.
• $$I_P = LL - LP$$

Carta de Plasticidad de Casagrande

La Carta de Plasticidad permite diferenciar limos y arcillas mediante la empírica Línea A.

La ecuación de la Línea A es:

$$I_P = 0.73(LL - 20)$$

Interpretación:

• Si el punto cae por encima de la Línea A $\rightarrow$ Arcilla (C).
• Si cae por debajo de la Línea A $\rightarrow$ Limo (M).

Clasificación por Compresibilidad

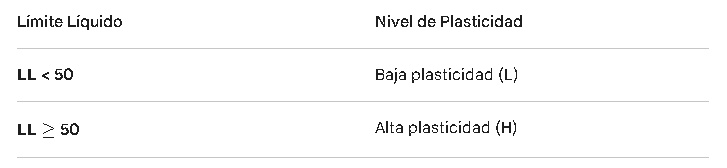

La segunda parte de la clasificación de finos depende de su Límite Líquido:

5. Suelos con Doble Símbolo

En algunos casos, los suelos gruesos contienen entre 5% y 12% de finos. Cuando esto ocurre, el SUCS exige utilizar una clasificación doble, ya que la presencia de finos puede modificar significativamente el comportamiento hidráulico y mecánico del suelo predominantemente granular.

Ejemplos:

• GW-GM: Grava bien graduada con limo.
• SW-SC: Arena bien graduada con arcilla.

6. Ejemplo Completo de Clasificación SUCS

Supongamos los siguientes resultados de laboratorio para una muestra:

• % pasa malla N° 200 = 60%
• Límite Líquido (LL) = 45%
• Límite Plástico (LP) = 20%

Paso 1: Identificar el tipo principal de suelo

Como el 60% pasa la malla N° 200 (60% > 50%), el suelo se clasifica como suelo fino.

Paso 2: Calcular el Índice de Plasticidad

IP = 45 - 20 = 25

Paso 3: Evaluar la Línea A

$$I_P = 0.73(45 - 20)$$

$$I_P = 0.73(25)$$

$$I_P = 18.25$$

Paso 4: Comparación Final

• El índice real (25) es mayor que el de la Línea A (18.25). Por lo tanto, el punto está sobre la Línea A $\rightarrow$ Arcilla (C).
• Además, LL = 45, lo cual es menor a 50 $\rightarrow$ Baja plasticidad (L).

Clasificación final: CL — Arcilla de Baja Plasticidad

7. Importancia del SUCS en el Diseño Estructural

El análisis estructural más avanzado puede fallar completamente si la caracterización geotécnica inicial es incorrecta. No importa cuán sofisticado sea el modelo matemático utilizado (método de elementos finitos, análisis matricial, modelación sísmica avanzada); si el suelo fue mal clasificado, toda la interacción suelo-estructura estará basada en hipótesis erróneas.

Conclusión

El Sistema Unificado de Clasificación de Suelos proporciona una metodología rigurosa y universal para identificar el comportamiento de los materiales naturales que soportarán una estructura. Mediante el análisis granulométrico, los coeficientes de gradación y los Límites de Atterberg, el ingeniero puede anticipar problemas críticos de:

• Asentamientos.
• Expansión.
• Compresibilidad.
• Pérdida de resistencia.
• Inestabilidad estructural.
