Fuerzas sobre una Partícula: Componentes y Resultantes

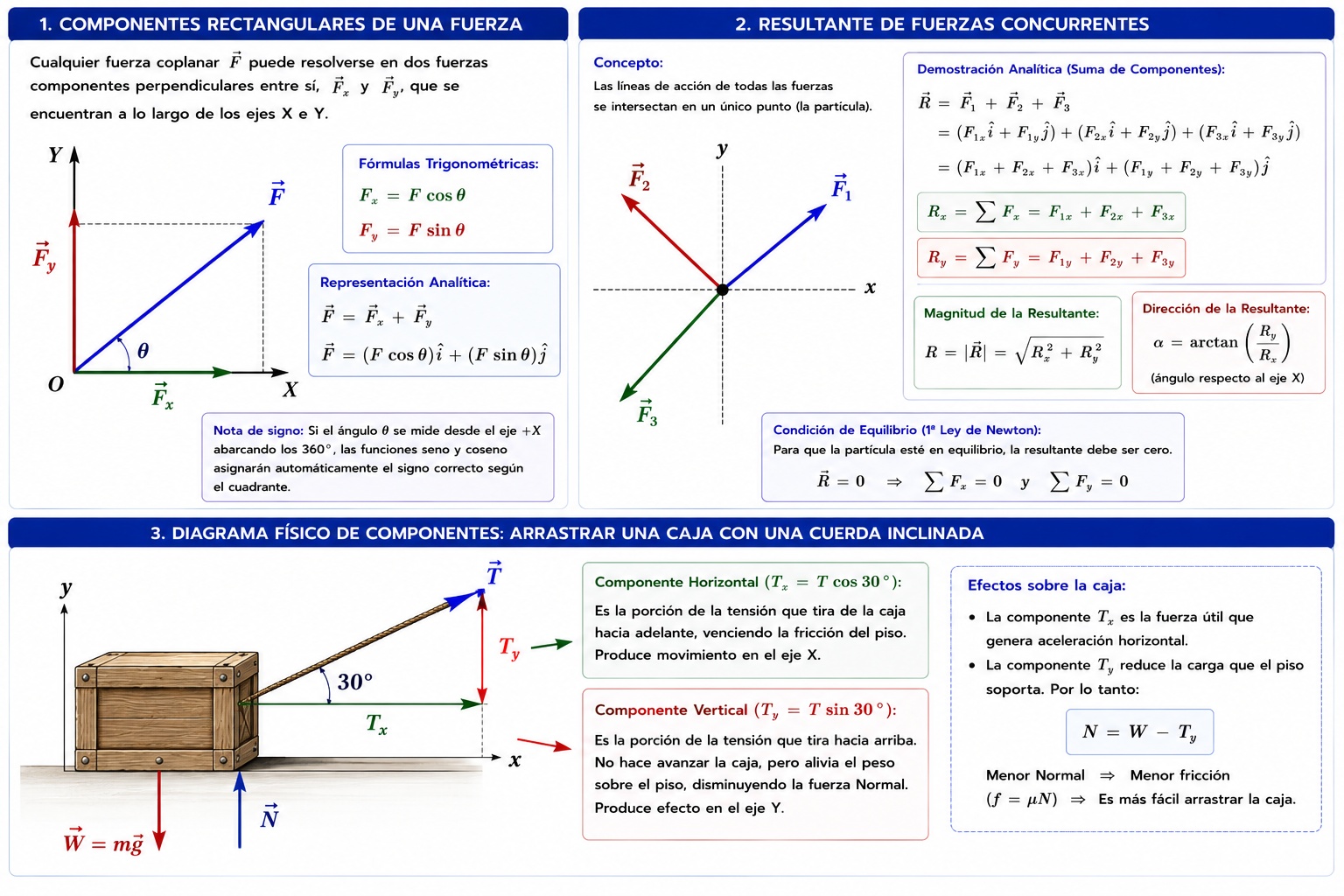

1. Componentes Rectangulares de una Fuerza

En lugar de trabajar con vectores orientados en ángulos arbitrarios, el método analítico más poderoso de la estática consiste en descomponer cada fuerza en sus proyecciones sobre un sistema de ejes coordenados ortogonales (perpendiculares).

Concepto (Resolución en 2D):

Cualquier fuerza coplanar $\vec{F}$ puede resolverse en dos fuerzas componentes perpendiculares entre sí, $\vec{F}_x$ y $\vec{F}_y$, que se encuentran a lo largo de los ejes $X$ e $Y$. La suma vectorial de estas componentes es equivalente a la fuerza original.

$$ \vec{F} = \vec{F}_x + \vec{F}_y $$

Fórmulas Trigonométricas:

Si la fuerza $\vec{F}$ tiene una magnitud $F$ y forma un ángulo $\theta$ medido en sentido antihorario desde el eje $X$ positivo, sus componentes escalares se calculan mediante trigonometría básica (formando un triángulo rectángulo):

• Componente en $X$ (Adyacente): $F_x = F \cos\theta$
• Componente en $Y$ (Opuesto): $F_y = F \sin\theta$

Por lo tanto, la representación analítica del vector con sus vectores unitarios $\hat{i}$ y $\hat{j}$ es:

$$ \vec{F} = (F \cos\theta)\hat{i} + (F \sin\theta)\hat{j} $$

(Nota de signo: Si el ángulo $\theta$ se mide correctamente desde el eje $+X$ abarcando los $360^\circ$, las funciones seno y coseno asignarán automáticamente el signo positivo o negativo correspondiente al cuadrante).

2. Resultante de Fuerzas Concurrentes

Concepto:

Se dice que un sistema de fuerzas es concurrente si las líneas de acción de todas las fuerzas se intersectan en un único punto (la partícula).

La Fuerza Resultante ($\vec{R}$) es un vector único que sustituye mecánicamente a todo el sistema original. Por la Primera Ley de Newton, para que una partícula esté en equilibrio, la resultante de todas las fuerzas debe ser cero.

Demostración Analítica (Suma de Componentes):

Supongamos un sistema de tres fuerzas concurrentes $\vec{F}_1, \vec{F}_2, \vec{F}_3$ actuando sobre una partícula.

Por el principio de superposición, la fuerza resultante es la suma vectorial directa:

$$ \vec{R} = \vec{F}_1 + \vec{F}_2 + \vec{F}_3 $$

Sustituyendo cada fuerza por sus componentes rectangulares:

$$ \vec{R} = (F_{1x}\hat{i} + F_{1y}\hat{j}) + (F_{2x}\hat{i} + F_{2y}\hat{j}) + (F_{3x}\hat{i} + F_{3y}\hat{j}) $$

Agrupando los términos del eje $X$ y los términos del eje $Y$ (factor común):

$$ \vec{R} = (F_{1x} + F_{2x} + F_{3x})\hat{i} + (F_{1y} + F_{2y} + F_{3y})\hat{j} $$

Esto demuestra matemáticamente que:

1. La componente $X$ de la resultante es igual a la suma algebraica de las componentes $X$ de todas las fuerzas.
2. $$ R_x = \sum F_x $$
3. La componente $Y$ de la resultante es igual a la suma algebraica de las componentes $Y$ de todas las fuerzas.
4. $$ R_y = \sum F_y $$

Magnitud y Dirección de la Resultante:

Una vez obtenidos los escalares totales $R_x$ y $R_y$, podemos "reconstruir" la magnitud de la fuerza resultante aplicando el Teorema de Pitágoras:

$$ R = |\vec{R}| = \sqrt{R_x^2 + R_y^2} $$

La dirección de la resultante (su ángulo $\alpha$ respecto al eje $X$) se calcula con la función arco-tangente:

$$ \alpha = \arctan\left(\frac{R_y}{R_x}\right) $$

3. Diagrama Físico de Componentes

Para comprender verdaderamente por qué se descompone una fuerza, imagina que arrastras una caja con una cuerda inclinada a $30^\circ$ sobre el suelo.

• La tensión $\vec{T}$ en la cuerda es la fuerza concurrente original.
• La componente $T_x$ es la porción de esa fuerza que realiza un trabajo útil, tirando de la caja hacia adelante, venciendo la fricción del piso.
• La componente $T_y$ es la porción de esa fuerza que tira hacia arriba. No hace avanzar la caja, pero mecánicamente alivia el peso de la caja sobre el suelo, disminuyendo la fuerza Normal.
