Diseño y Tipología de Estaciones de Bombeo: Configuración, Dimensionamiento y Cámaras Húmedas

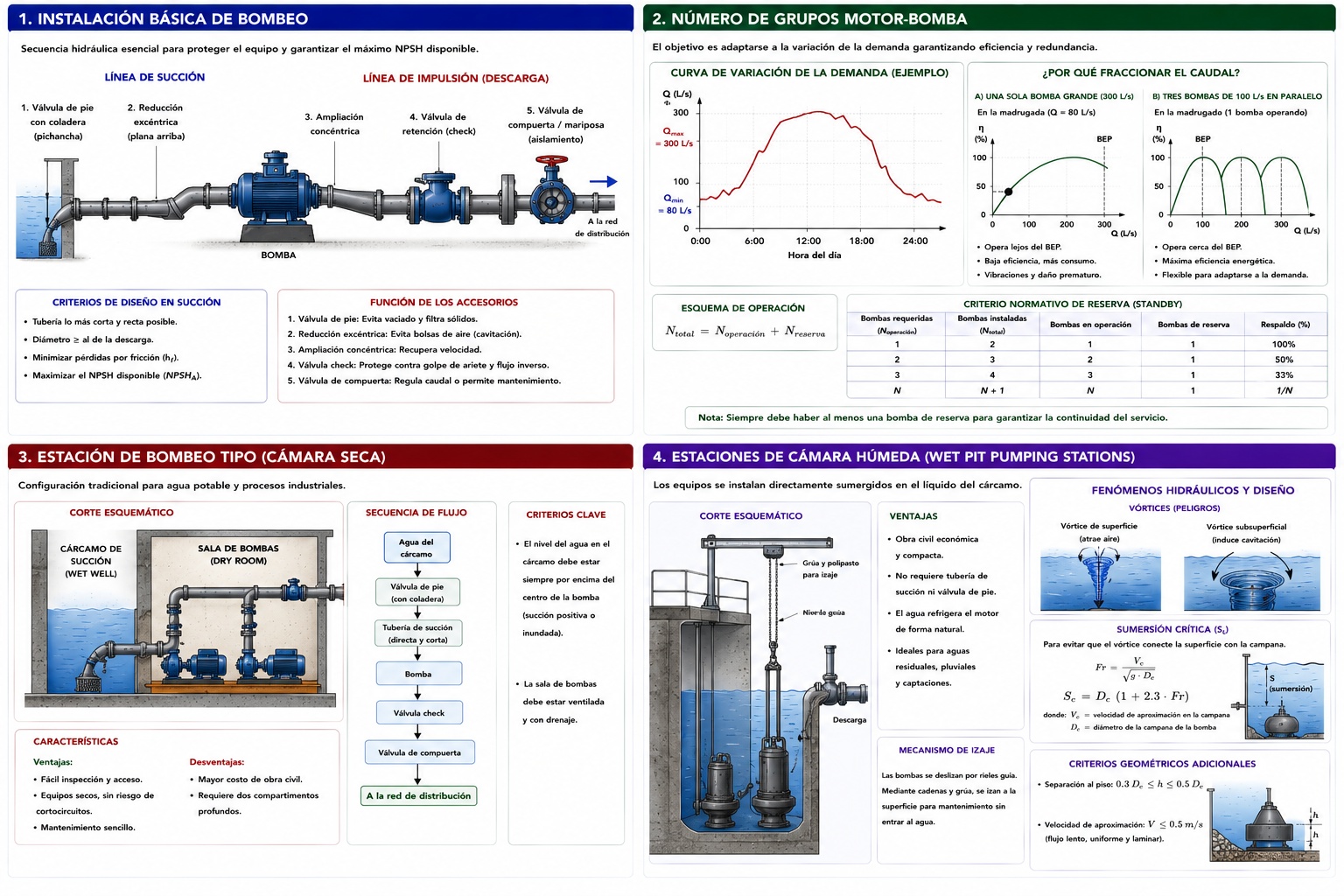

1. Instalación Básica de Bombeo

Para que un grupo motor-bomba funcione correctamente, no puede conectarse simplemente a dos tubos. Requiere una secuencia geométrica e hidráulica de accesorios para proteger la máquina y garantizar que el fluido ingrese con la menor turbulencia posible.

Componentes Hidráulicos Críticos (Secuencia de flujo):

1. Línea de Succión: Debe ser lo más corta y recta posible, y su diámetro debe ser comercialmente superior al de la tubería de descarga para reducir la fricción ($h_f$) y maximizar el $NPSH_A$.

• Válvula de pie con coladera (pichancha): Evita que la tubería se vacíe cuando la bomba se apaga (mantiene el cebado) y filtra sólidos grandes.
• Reducción Excéntrica: Antes de llegar a la brida de la bomba, el diámetro del tubo debe reducirse. Se debe usar una reducción excéntrica (plana por la parte superior) para evitar que se formen y atrapen bolsas de aire que podrían inducir cavitación.

1. Línea de Impulsión (Descarga):

• Ampliación Concéntrica: Justo a la salida de la bomba, para conectar con la tubería principal.
• Válvula de Retención (Check): Se coloca inmediatamente después de la bomba. Su función es recibir el impacto del golpe de ariete y evitar que la columna de agua se regrese, lo que haría girar el impulsor al revés y destruiría el motor.
• Válvula de Compuerta / Mariposa: Se coloca después de la válvula check. Sirve para regular el caudal, o para aislar la bomba de la red presurizada y poder desarmarla para mantenimiento.

2. Número de Grupos Motor-Bomba

El dimensionamiento de una estación no consiste en comprar una sola bomba gigante que maneje todo el caudal ($Q_{max}$). Esto sería ineficiente y peligroso.

Criterios de Selección y Redundancia:

El número de bombas debe adaptarse a la curva de variación de la demanda y garantizar la continuidad del servicio ante averías. El esquema se rige por:

$$ N_{total} = N_{operacion} + N_{reserva} $$

Demostración Lógica (Por qué fraccionar el caudal):

Supongamos un sistema que requiere $Q_{max} = 300 \, L/s$ al mediodía, pero solo $Q_{min} = 80 \, L/s$ en la madrugada.

• Si usamos una bomba de $300 \, L/s$, en la madrugada operará a caudal parcial ($80 \, L/s$). Observando la curva característica de eficiencia ($\eta - Q$), la bomba operará lejísimos de su Punto de Máxima Eficiencia (BEP). Consumirá exceso de energía, vibrará y se dañará prematuramente por recirculación interna.
• Solución: Instalar 3 bombas de $100 \, L/s$ en paralelo. En la madrugada, solo enciende una (operando a su máxima eficiencia). Al mediodía, encienden las tres.

Criterio normativo de Reserva (Standby):

Siempre debe haber equipos de respaldo. La norma general dicta:

• Si se requiere 1 bomba $\rightarrow$ Instalar 2 bombas (1 operando + 1 reserva = 100% de respaldo).
• Si se requieren 2 bombas $\rightarrow$ Instalar 3 bombas (2 operando + 1 reserva = 50% de respaldo).
• Si se requieren 3 bombas $\rightarrow$ Instalar 4 bombas (3 operando + 1 reserva = 33% de respaldo).

3. Estación de Bombeo Tipo (Cámara Seca)

Es la configuración tradicional para agua potable y procesos industriales.

Concepto: La estación se divide estructuralmente en dos partes:

1. Cárcamo de Succión (Wet Well): Un tanque subterráneo de almacenamiento donde llega el agua a presión atmosférica.
2. Sala de Bombas (Dry Room): Un cuarto adyacente (frecuentemente a una cota inferior que el cárcamo para garantizar succión positiva o inundada). Los equipos electromecánicos están secos, anclados a dados de concreto, y son fácilmente accesibles para el personal de mantenimiento.

• Ventajas: Fácil inspección visual, cero riesgo de corto circuito por sumersión, mantenimiento sencillo.
• Desventajas: Mayor costo de obra civil al requerir dos compartimentos separados y profundos.

4. Estaciones de Cámara Húmeda (Wet Pit Pumping Stations)

Concepto:

En una estación de cámara húmeda, no existe una "sala de bombas" seca. Los equipos electromecánicos (bombas sumergibles o bombas de turbina vertical) se introducen directamente dentro del líquido (el cárcamo).

Es la tipología estándar para estaciones de bombeo de aguas residuales, drenaje pluvial o grandes captaciones de ríos.

• Ventajas: Obra civil sumamente económica y compacta. Las bombas no requieren tubería de succión ni válvulas de pie (el fluido ingresa directamente por la base de la bomba). El agua circundante refrigera el motor de forma natural.
• Mecanismo: Las bombas sumergibles se deslizan por rieles guía. Mediante cadenas y grúas, se pueden izar hacia la superficie para mantenimiento sin que un operario tenga que entrar al agua sucia.

Fenómenos Hidráulicos y Demostración en Cámaras Húmedas

El mayor problema de diseño en una cámara húmeda no es la bomba, sino la geometría del cárcamo. Si el agua entra de manera irregular, se forman vórtices (remolinos).

1. Vórtices de Superficie: Succionan aire desde la atmósfera hacia el impulsor, lo que reduce el caudal, desbalancea el eje (vibración destructiva) y puede causar pérdida de cebado.
2. Vórtices Subsuperficiales: Flujos rotatorios atrapados entre la base de la bomba y el piso del cárcamo, que inducen cavitación localizada.

Demostración: Sumersión Crítica ($S_c$)

Para evitar que se forme un vórtice que conecte la superficie del agua con la campana de succión de la bomba, el agua debe mantener un tirante mínimo por encima del borde de la campana. Este tirante se llama Sumersión ($S$).

La tendencia a formar vórtices depende del Número de Froude de la campana ($Fr$), que relaciona las fuerzas inerciales (velocidad de succión) con las gravitacionales (sumersión).

$$ Fr = \frac{V_c}{\sqrt{g \cdot D_c}} $$

(Donde $V_c$ es la velocidad del agua entrando a la campana, $g$ es la gravedad, y $D_c$ es el diámetro de la campana de la bomba).

A través de ensayos empíricos en modelos físicos a escala (Instituto de Hidráulica, normas ANSI/HI), se ha demostrado la relación matemática para la Sumersión Crítica Mínima ($S_c$):

$$ S_c = D_c \left( 1 + 2.3 \cdot Fr \right) $$

Criterios geométricos adicionales (Diseño Pro-Hydraulic):

• Separación al piso: La campana debe estar a una distancia de entre $0.3 D_c$ y $0.5 D_c$ del fondo del cárcamo. Si está muy cerca, estrangula el flujo; si está muy lejos, se acumulan lodos en el fondo y se forman vórtices subsuperficiales.
• Velocidad de aproximación: El cárcamo debe diseñarse para que el agua se aproxime a la bomba con un flujo lento, uniforme y laminar, generalmente con una velocidad $V \le 0.5 \, m/s$.
