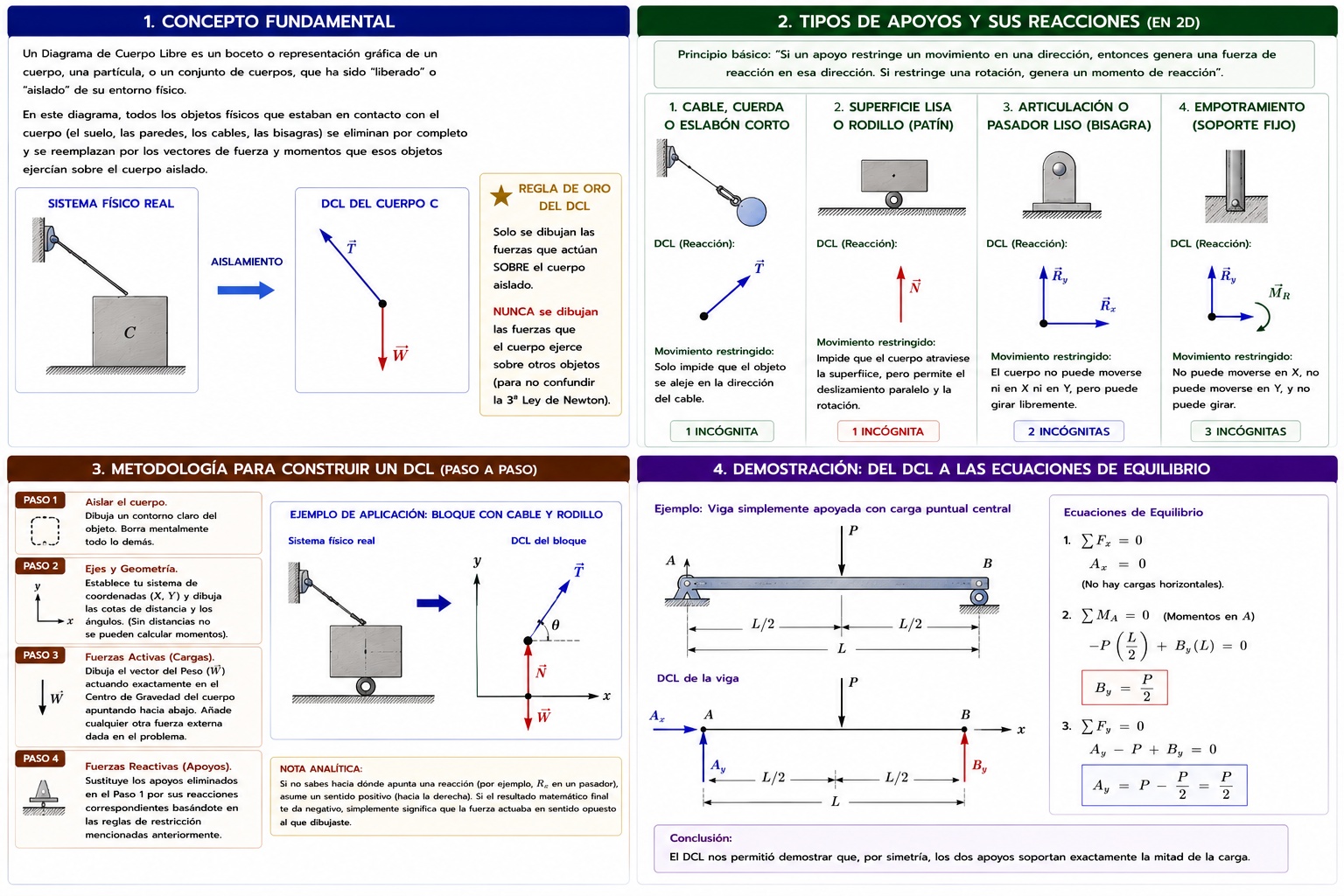

DIAGRAMAS DE CUERPO LIBRE (DCL): FUNDAMENTOS Y APLICACIONES

El Diagrama de Cuerpo Libre (DCL) es, sin lugar a dudas, la herramienta más importante en toda la mecánica clásica (estática, dinámica y resistencia de materiales). Es el puente indispensable entre el mundo físico real y el modelo matemático abstracto.

Si el DCL está mal dibujado, todas las ecuaciones posteriores estarán equivocadas, sin importar qué tan precisos sean los cálculos matemáticos.

A continuación, presento la investigación detallada sobre cómo conceptualizar, construir y traducir estos diagramas a ecuaciones.

1. Concepto Fundamental

Un Diagrama de Cuerpo Libre es un boceto o representación gráfica de un cuerpo, una partícula, o un conjunto de cuerpos, que ha sido "liberado" o "aislado" de su entorno físico.

En este diagrama, todos los objetos físicos que estaban en contacto con el cuerpo (el suelo, las paredes, los cables, las bisagras) se eliminan por completo y se reemplazan por los vectores de fuerza y momentos que esos objetos ejercían sobre el cuerpo aislado.

Regla de Oro del DCL:

Solo se dibujan las fuerzas que actúan SOBRE el cuerpo aislado. NUNCA se dibujan las fuerzas que el cuerpo ejerce sobre otros objetos (para no confundir la 3ª Ley de Newton).

2. Tipos de Apoyos y sus Reacciones

Para construir un DCL, debemos saber cómo reemplazar los apoyos físicos por vectores de fuerza (reacciones). El principio básico es: "Si un apoyo restringe un movimiento en una dirección, entonces genera una fuerza de reacción en esa dirección. Si restringe una rotación, genera un momento de reacción".

Aquí están los casos estructurales más comunes (en 2D):

1. Cable, cuerda o eslabón corto:

• Movimiento restringido: Solo impide que el objeto se aleje en la dirección del cable.
• Reacción en el DCL: Una sola fuerza de tensión (tracción) colineal al cable alejándose del cuerpo. (1 Incógnita).

1. Superficie lisa o Apoyo de Rodillo (Patín / Balancín):

• Movimiento restringido: Impide que el cuerpo atraviese la superficie, pero permite el deslizamiento paralelo y la rotación.
• Reacción en el DCL: Una sola fuerza Normal perpendicular a la superficie de contacto. (1 Incógnita).

1. Articulación o Pasador liso (Bisagra / Pin):

• Movimiento restringido: El cuerpo no puede moverse ni en $X$ ni en $Y$, pero puede girar libremente.
• Reacción en el DCL: Dos fuerzas perpendiculares ($R_x$ y $R_y$) que suelen dibujarse en los ejes cartesianos. (2 Incógnitas).

1. Empotramiento (Soporte Fijo):

• Movimiento restringido: Es un cuerpo soldado o empotrado en concreto. No puede moverse en $X$, no puede moverse en $Y$, y no puede girar.
• Reacción en el DCL: Dos fuerzas ($R_x$, $R_y$) y un Momento reactivo ($M_R$). (3 Incógnitas).

3. Metodología para Construir un DCL (Paso a Paso)

Para garantizar que ningún sistema falle, los ingenieros siguen un proceso estricto:

• Paso 1: Aislar el cuerpo. Dibuja un contorno claro del objeto. Borra mentalmente todo lo demás.
• Paso 2: Ejes y Geometría. Establece tu sistema de coordenadas ($X$, $Y$) y dibuja las cotas de distancia y los ángulos. (Sin distancias no se pueden calcular momentos).
• Paso 3: Fuerzas Activas (Cargas aplicadas). Dibuja el vector del Peso ($W$) actuando exactamente en el Centro de Gravedad del cuerpo apuntando hacia abajo. Añade cualquier otra fuerza externa dada en el problema (viento, motores, empujes).
• Paso 4: Fuerzas Reactivas (Apoyos). Sustituye los apoyos eliminados en el Paso 1 por sus reacciones correspondientes basándote en las reglas de restricción mencionadas anteriormente.
• Nota analítica: Si no sabes hacia dónde apunta una reacción (por ejemplo, $R_x$ en un pasador), asume un sentido positivo (hacia la derecha). Si el resultado matemático final te da negativo, simplemente significa que la fuerza actuaba en sentido opuesto al que dibujaste.

4. Demostración: Del DCL a las Ecuaciones de Equilibrio

Una vez que el DCL está completo, se traduce a matemáticas aplicando las Leyes de Newton.

Imaginemos una Viga simplemente apoyada. Una viga horizontal de longitud $L$ tiene un pasador en el extremo izquierdo ($A$) y un rodillo en el extremo derecho ($B$). Soporta una carga puntual $P$ en el centro.

Traducción del DCL:

1. En $A$ (Pasador), dibujamos $A_x$ y $A_y$.
2. En $B$ (Rodillo horizontal), dibujamos solo $B_y$ (perpendicular al piso).
3. En el centro ($L/2$), dibujamos $P$ hacia abajo.

Las Ecuaciones de Equilibrio:

• $\sum F_x = 0 \implies A_x = 0$ (No hay cargas horizontales).
• $\sum M_A = 0$ (Sumatoria de momentos en el pivote $A$ para eliminar $A_x$ y $A_y$ de la ecuación):
• $$ -P \left(\frac{L}{2}\right) + B_y (L) = 0 $$
• $$ B_y = \frac{P}{2} $$
• $\sum F_y = 0 \implies A_y - P + B_y = 0$
• $$ A_y = P - \frac{P}{2} = \frac{P}{2} $$

El DCL nos permitió demostrar que, por simetría, los dos apoyos soportan exactamente la mitad de la carga.
