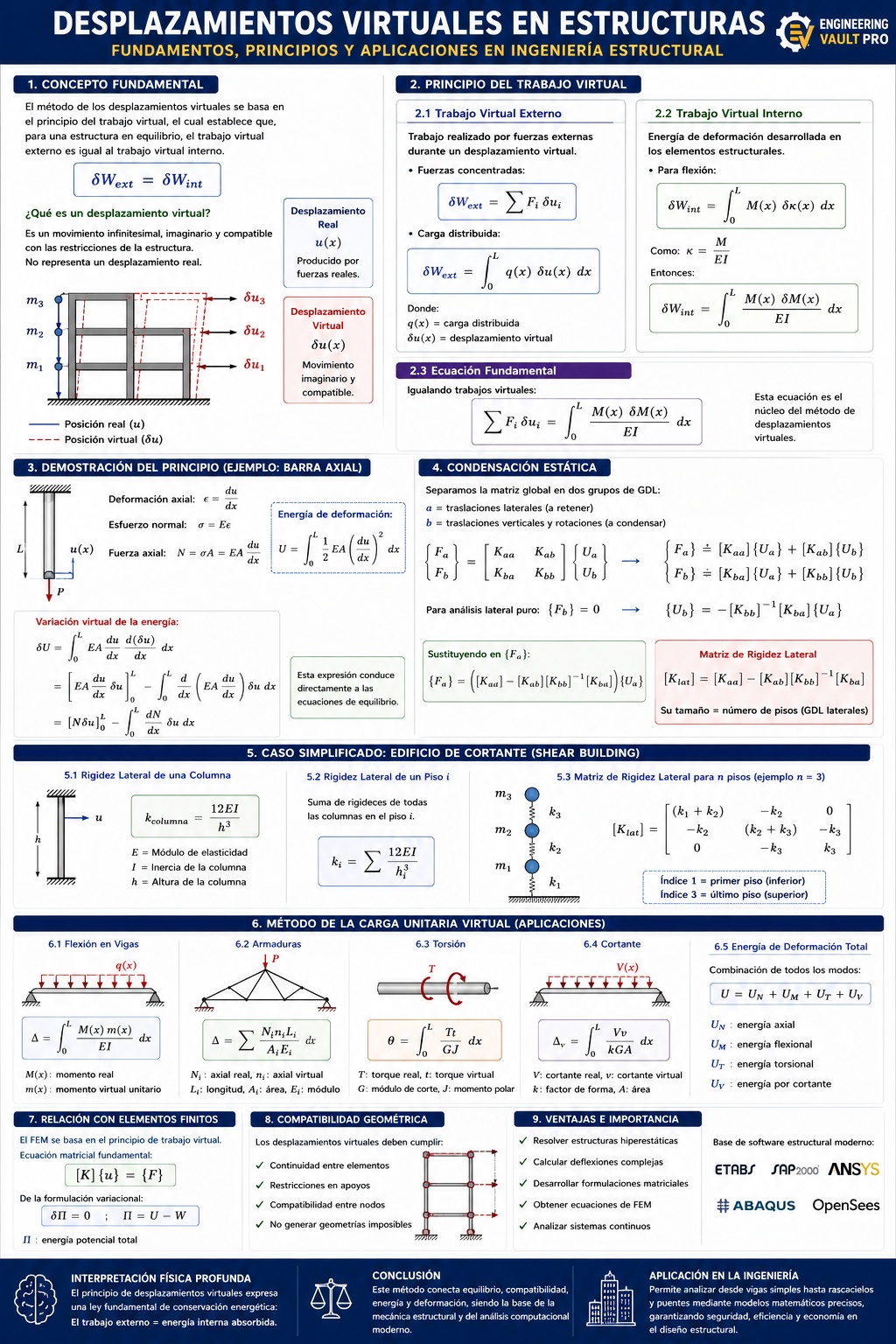

Desplazamientos Virtuales en Estructuras: Fundamentos, Principios y Aplicaciones en Ingeniería Estructural

El método de los desplazamientos virtuales constituye uno de los principios energéticos más importantes de la mecánica estructural moderna. Su formulación permite calcular desplazamientos, giros y deformaciones en estructuras hiperestáticas mediante relaciones de trabajo y energía, evitando resolver directamente ecuaciones diferenciales complejas.

En ingeniería civil, este principio se utiliza ampliamente en:

• Análisis matricial.
• Método de elementos finitos (FEM).
• Cálculo de deflexiones.
• Análisis de armaduras y pórticos.
• Mecánica estructural avanzada.
• Formulación del Método de Rigidez Directa.

El concepto fundamental radica en estudiar cómo una estructura realiza trabajo interno y externo cuando experimenta pequeños desplazamientos imaginarios compatibles con sus restricciones geométricas.

1. ¿Qué es un Desplazamiento Virtual?

Un desplazamiento virtual es un movimiento infinitesimal, imaginario y compatible con las restricciones de la estructura. No representa necesariamente un desplazamiento real causado por cargas reales.

Se denota generalmente mediante:

$$\delta u \quad \text{o} \quad \delta q$$

La palabra “virtual” indica que este desplazamiento:

• No ocurre físicamente.
• Es matemáticamente arbitrario.
• Debe cumplir compatibilidad geométrica.

2. Diferencia entre Desplazamiento Real y Virtual

Desplazamiento Real

Es producido por fuerzas reales actuando sobre el sistema. Representa la deformación física de la estructura.

Ejemplo: $u(x)$

Desplazamiento Virtual

Es un desplazamiento hipotético utilizado únicamente para formular ecuaciones de equilibrio energético.

Ejemplo: $\delta u(x)$

3. Principio del Trabajo Virtual

El principio fundamental establece que:

Para una estructura en equilibrio, el trabajo virtual externo es igual al trabajo virtual interno.

Matemáticamente:

$$\delta W_{ext} = \delta W_{int}$$

Este principio constituye la base de numerosos métodos estructurales modernos.

3.1 Trabajo Virtual Externo

El trabajo virtual externo es el trabajo realizado por las fuerzas externas durante un desplazamiento virtual.

• Para fuerzas concentradas:
• $$\delta W_{ext} = \sum F_i \delta u_i$$
• Si existe una carga distribuida:
• $$\delta W_{ext} = \int_0^L q(x)\delta u(x) dx$$
• Donde:
• $q(x)$ = carga distribuida.
• $\delta u(x)$ = desplazamiento virtual.

3.2 Trabajo Virtual Interno

El trabajo interno corresponde a la energía de deformación desarrollada dentro de los elementos estructurales.

• Para flexión:
• $$\delta W_{int} = \int_0^L M(x)\delta \kappa(x) dx$$
• Donde:
• $M(x)$ = momento flector.
• $\delta \kappa(x)$ = curvatura virtual.

Utilizando la relación de curvatura $\kappa = \frac{M}{EI}$, obtenemos:

$$\delta W_{int} = \int_0^L \frac{M(x)\delta M(x)}{EI} dx$$

3.3 Ecuación Fundamental del Método

Igualando ambos trabajos ($\delta W_{ext} = \delta W_{int}$), se obtiene la ecuación que representa el núcleo matemático del método de desplazamientos virtuales:

$$\sum F_i\delta u_i = \int_0^L \frac{M(x)\delta M(x)}{EI} dx$$

4. Interpretación Física

El método compara:

1. El trabajo realizado por fuerzas externas.
2. Con la energía absorbida por la estructura.

Si ambos son iguales, significa que existe equilibrio y la estructura satisface la compatibilidad y la conservación energética.

5. Demostración del Principio del Trabajo Virtual

Consideremos una barra sometida a carga axial.

• La deformación axial es: $\epsilon = \frac{du}{dx}$
• El esfuerzo normal es: $\sigma = E\epsilon$
• La fuerza axial es: $N = \sigma A$

Entonces:

$$N = EA\frac{du}{dx}$$

Trabajo Interno Diferencial

La energía interna diferencial es:

$$dU = \sigma \epsilon dV$$

Como el diferencial de volumen es $dV = A dx$, obtenemos:

$$dU = \sigma \epsilon A dx$$

Sustituyendo el esfuerzo por la deformación:

$$dU = E\epsilon^2 A dx$$

Integrando a lo largo de la barra:

$$U = \int_0^L \frac{1}{2} EA \left( \frac{du}{dx} \right)^2 dx$$

Variación Virtual de la Energía

Aplicando una variación virtual a la energía de deformación:

$$\delta U = \int_0^L EA \frac{du}{dx} \frac{d(\delta u)}{dx} dx$$

Integrando por partes:

$$\delta U = \left[ EA\frac{du}{dx}\delta u \right]_0^L - \int_0^L \frac{d}{dx} \left( EA\frac{du}{dx} \right) \delta u dx$$

Como sabemos que $EA\frac{du}{dx}=N$, obtenemos:

$$\delta U = [N\delta u]_0^L - \int_0^L \frac{dN}{dx} \delta u dx$$

Esta expresión conduce directamente a las ecuaciones diferenciales de equilibrio estructural.

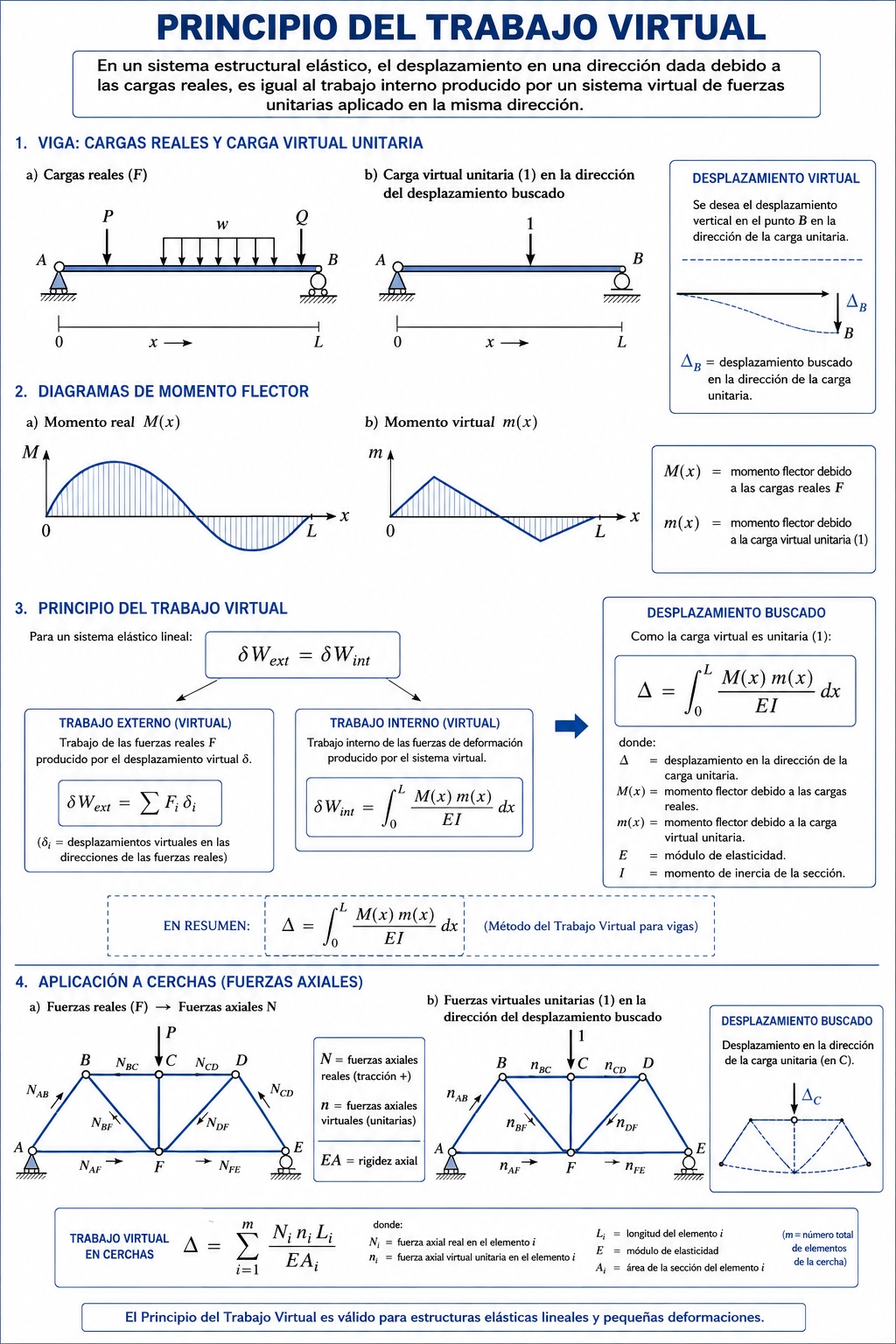

6. Método de la Carga Unitaria Virtual

Una de las aplicaciones más importantes del principio es el cálculo de desplazamientos en puntos específicos de la estructura. El procedimiento es el siguiente:

1. Se aplican las cargas reales.
2. Se calculan los esfuerzos reales en el sistema.
3. Se aplica una carga virtual unitaria en el nodo y dirección del desplazamiento buscado.
4. Se calculan los esfuerzos virtuales.

Finalmente, el desplazamiento $\Delta$ se calcula como:

$$\Delta = \int_0^L \frac{M(x)m(x)}{EI} dx$$

Donde:

• $M(x)$ = momento real.
• $m(x)$ = momento virtual unitario.

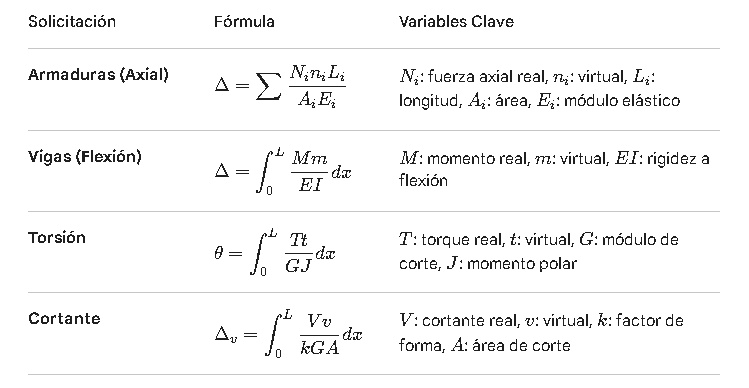

7. Aplicaciones Prácticas Específicas

El cálculo del desplazamiento total depende de las solicitaciones presentes en los elementos:

Energía de Deformación Total

En estructuras completas sujetas a solicitaciones combinadas, la energía total es la suma de las contribuciones:

$$U = U_N + U_M + U_T + U_V$$

(Energía axial + flexional + torsional + cortante)

8. Relación con el Método de Elementos Finitos (FEM)

El Método de Elementos Finitos se fundamenta completamente en los principios virtuales. La conocida ecuación matricial global de rigidez:

$$[K]\{u\}=\{F\}$$

proviene directamente del principio de trabajo virtual aplicado a sistemas discretizados.

Formulación Variacional

En FEM, el problema se plantea minimizando la energía potencial total $\Pi$:

$$\delta \Pi = 0$$

Donde:

$$\Pi = U - W$$

(Energía de deformación interna menos el trabajo externo)

9. Consideraciones Clave y Ventajas

Compatibilidad Geométrica

Los desplazamientos virtuales introducidos en el modelo matemático deben cumplir estrictamente con:

• Continuidad del material.
• Restricciones en los apoyos.
• Compatibilidad de desplazamientos y giros entre nodos.
• (No pueden generar geometrías físicamente imposibles)

Ventajas del Método

El método de desplazamientos virtuales permite:

• Resolver estructuras hiperestáticas complejas.
• Calcular deflexiones de manera directa.
• Desarrollar formulaciones matriciales eficientes.
• Obtener las ecuaciones constitutivas para programas FEM.
• Analizar sistemas continuos y discretos bajo el mismo marco teórico.

10. Conclusión

Toda la ingeniería estructural computacional moderna se basa en formulaciones energéticas y virtuales. Software comercial de vanguardia como ETABS, SAP2000, ANSYS, ABAQUS y OpenSees utilizan internamente algoritmos derivados del trabajo virtual.

El principio de desplazamientos virtuales expresa una ley fundamental de la física: el trabajo realizado por fuerzas externas debe equilibrarse exactamente con la energía absorbida internamente por la estructura. Si este equilibrio no se cumple, el modelo matemático es incorrecto y la estructura es inestable.

Esta herramienta matemática conecta magistralmente el equilibrio de fuerzas, la compatibilidad geométrica y la rigidez estructural, permitiendo a la ingeniería moderna modelar desde vigas isostáticas simples hasta los rascacielos y puentes colgantes más complejos del mundo.
