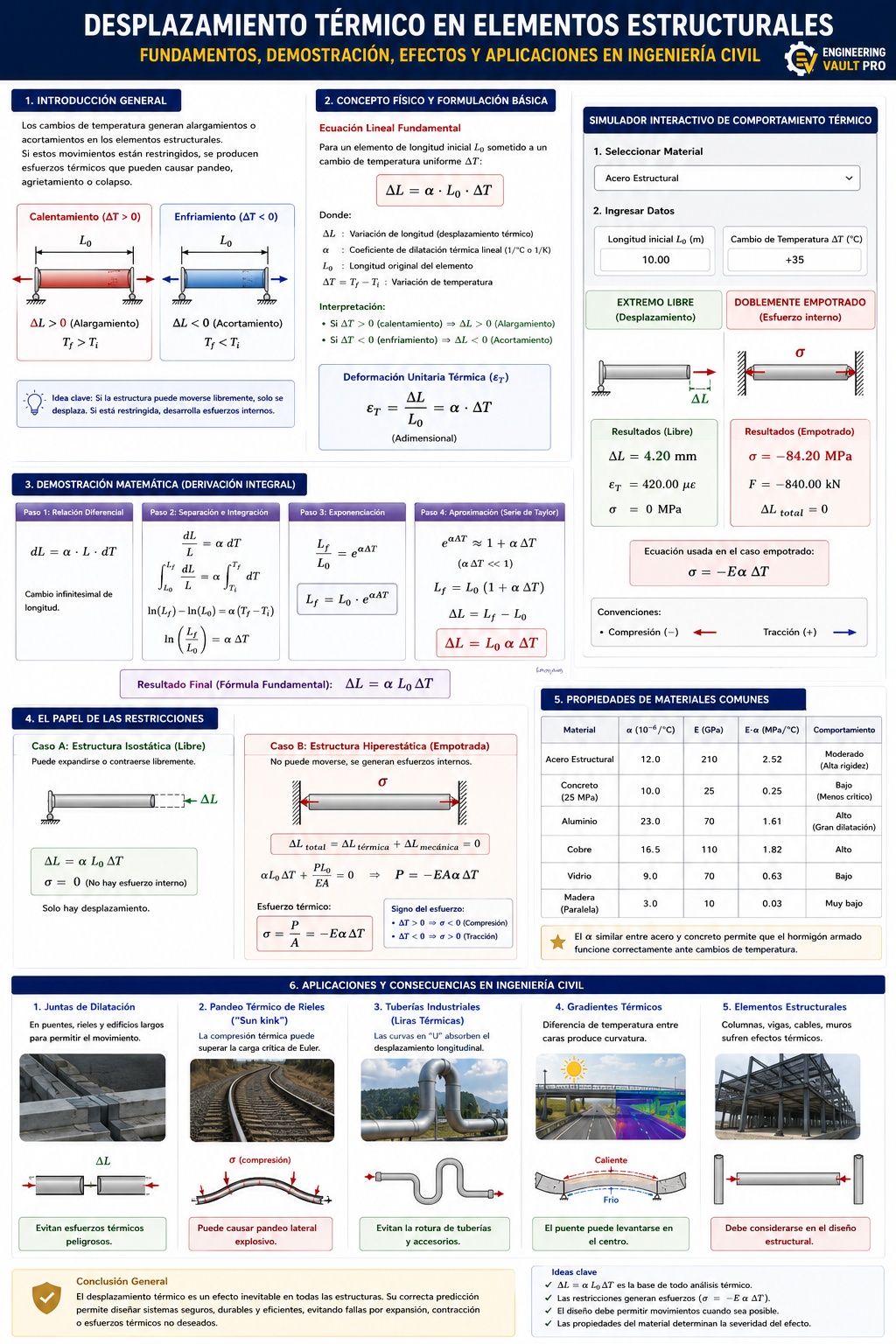

Desplazamiento Térmico en elementos estructurales

1. Introducción General

En ingeniería estructural, las cargas no se limitan únicamente a fuerzas físicas (peso propio, sismos, viento). Los cambios de temperatura representan un estado de carga fundamental que puede generar desplazamientos significativos, deformaciones e importantes esfuerzos internos.

Cuando un material experimenta una variación térmica, sus átomos aumentan o disminuyen su amplitud de vibración, lo que se traduce macroscópicamente en un cambio de volumen. En elementos estructurales unidimensionales (como vigas, columnas o cables), esto se manifiesta como un alargamiento o acortamiento longitudinal.

Si este movimiento natural es restringido por los apoyos, la estructura no se desplaza, pero acumula esfuerzos térmicos masivos que pueden provocar pandeo, agrietamiento o colapso.

2. Concepto Físico y Formulación Básica

Ecuación Lineal Fundamental

Para un elemento prismático de longitud inicial $L_0$ sometido a un cambio de temperatura uniforme $\Delta T$, el desplazamiento longitudinal (deformación por temperatura) se define como:

$$\Delta L = \alpha \cdot L_0 \cdot \Delta T$$

Donde:

• $\Delta L$: Variación de longitud (desplazamiento térmico).
• $\alpha$: Coeficiente de dilatación térmica lineal (propiedad del material, expresado en $1/^\circ\text{C}$ o $1/\text{K}$).
• $L_0$: Longitud original del elemento.
• $\Delta T = T_f - T_i$: Variación de temperatura (Temperatura final - Temperatura inicial).

Interpretación:

• Si $\Delta T > 0$ (calentamiento) $\Rightarrow$ $\Delta L > 0$ (Alargamiento).
• Si $\Delta T < 0$ (enfriamiento) $\Rightarrow$ $\Delta L < 0$ (Acortamiento).

Deformación Unitaria Térmica ($\epsilon_T$)

La deformación térmica (adimensional) se obtiene dividiendo el desplazamiento entre la longitud original:

$$\epsilon_T = \frac{\Delta L}{L_0} = \alpha \cdot \Delta T$$

3. Demostración Matemática (Derivación Integral)

La ecuación lineal $\Delta L = \alpha L_0 \Delta T$ es en realidad una aproximación para cambios de temperatura moderados. A continuación, se presenta la demostración rigurosa.

Paso 1: Relación Diferencial

Físicamente, se observa que el cambio infinitesimal de longitud ($dL$) es proporcional a la longitud instantánea ($L$) y al cambio infinitesimal de temperatura ($dT$):

$$dL = \alpha \cdot L \cdot dT$$

Paso 2: Separación de Variables e Integración

Reordenando la ecuación diferencial:

$$\frac{dL}{L} = \alpha \cdot dT$$

Integramos desde el estado inicial ($L_0, T_i$) hasta el estado final ($L_f, T_f$), asumiendo que $\alpha$ es constante en ese rango térmico:

$$\int_{L_0}^{L_f} \frac{dL}{L} = \alpha \int_{T_i}^{T_f} dT$$

$$[\ln(L)]_{L_0}^{L_f} = \alpha [T]_{T_i}^{T_f}$$

$$\ln(L_f) - \ln(L_0) = \alpha (T_f - T_i)$$

$$\ln\left(\frac{L_f}{L_0}\right) = \alpha \cdot \Delta T$$

Paso 3: Exponenciación

Aplicamos la función exponencial en ambos lados:

$$\frac{L_f}{L_0} = e^{\alpha \Delta T}$$

$$L_f = L_0 \cdot e^{\alpha \Delta T}$$

Paso 4: Aproximación por Series de Taylor

Para los materiales de construcción, $\alpha$ es un valor muy pequeño (del orden de $10^{-6}$). Por tanto, el exponente $\alpha \Delta T \ll 1$.

Expandiendo en Serie de Maclaurin ($e^x \approx 1 + x + \frac{x^2}{2!} + ...$):

$$e^{\alpha \Delta T} \approx 1 + \alpha \Delta T$$

Sustituyendo en la ecuación de $L_f$:

$$L_f = L_0 (1 + \alpha \Delta T)$$

$$L_f = L_0 + L_0 \alpha \Delta T$$

Como el desplazamiento es $\Delta L = L_f - L_0$:

$$\Delta L = L_0 \alpha \Delta T$$

(Queda demostrada la fórmula fundamental).

4. El Papel de las Restricciones: Isostaticidad vs. Hiperestaticidad

El efecto de la temperatura en una estructura depende absolutamente de sus condiciones de apoyo (conectividad nodal y grados de libertad).

Caso A: Estructura Isostática (Libre de expandirse)

Si una barra está apoyada en un rodillo, tiene libertad para moverse.

• Desplazamiento: $\Delta L = \alpha L_0 \Delta T$
• Esfuerzo Interno: $\sigma = 0$ (No hay resistencia al movimiento).

Caso B: Estructura Hiperestática (Totalmente restringida)

Si una barra está doblemente empotrada (entre dos muros rígidos), no puede desplazarse.

• Desplazamiento: $\Delta L = 0$
• Esfuerzo Interno: $\sigma \neq 0$

Demostración del Esfuerzo Térmico:

Por el Principio de Superposición y Compatibilidad de Deformaciones, la deformación total debe ser cero:

$$\Delta L_{total} = \Delta L_{termica} + \Delta L_{mecanica} = 0$$

Sabemos que la deformación mecánica por una fuerza $P$ es (Ley de Hooke): $\Delta L_{mech} = \frac{PL}{EA}$. Sustituyendo:

$$\alpha L_0 \Delta T + \frac{PL_0}{EA} = 0$$

Despejando la fuerza $P$ inducida por los apoyos:

$$P = -EA \alpha \Delta T$$

El esfuerzo térmico ($\sigma = P/A$) será:

$$\sigma = -E \alpha \Delta T$$

• Si la barra se calienta ($\Delta T > 0$), $\sigma$ es negativo (compresión).
• Si la barra se enfría ($\Delta T < 0$), $\sigma$ es positivo (tracción).

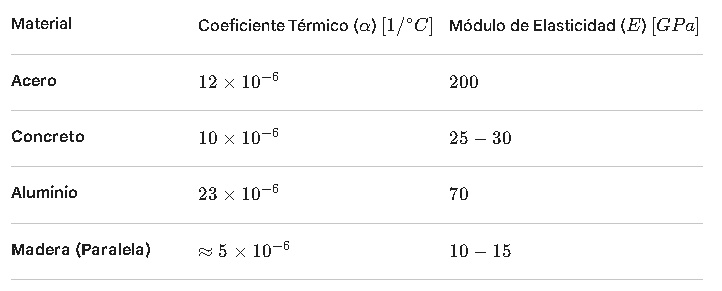

5. Propiedades de Materiales Comunes

El coeficiente $\alpha$ y el módulo de elasticidad $E$ varían según el material. Su interacción define qué tan peligroso es el efecto térmico.

Nota: La similitud entre el $\alpha$ del acero y del concreto ($12$ y $10 \times 10^{-6}$) es la razón física que hace posible la existencia del hormigón armado. Si fueran muy diferentes, los cambios de temperatura destruirían la adherencia entre la varilla y el concreto.

6. Aplicaciones y Consecuencias en Ingeniería Civil

1. Juntas de Dilatación (Expansion Joints): Se instalan en puentes, rieles de tren y edificios largos. Son separaciones físicas diseñadas matemáticamente para absorber el $\Delta L$ calculado, convirtiendo la estructura de hiperestática a isostática térmicamente.
2. Pandeo Térmico de Rieles ("Sun kink"): Si los rieles del tren se sueldan sin tolerancias y se calientan excesivamente, el esfuerzo de compresión $\sigma = -E\alpha\Delta T$ supera la carga crítica de Euler, provocando pandeo lateral explosivo.
3. Tuberías Industriales (Liras Térmicas): Los oleoductos y tuberías de vapor incluyen curvas en forma de "U" (liras o loops) que actúan como resortes flexibles, absorbiendo el desplazamiento longitudinal para evitar la rotura de las válvulas.
4. Gradientes Térmicos: En puentes y losas expuestas al sol, la cara superior se calienta más que la inferior, generando un diferencial de temperatura que induce curvatura térmica, haciendo que el puente se levante en el centro.

Simulador Interactivo de Comportamiento Térmico

Para consolidar este concepto, he creado un simulador interactivo. Aquí puedes seleccionar diferentes materiales, aplicar cambios de temperatura y ver la diferencia crítica entre una barra con un extremo libre (que experimenta desplazamiento) y una barra doblemente empotrada (que genera esfuerzos internos masivos).
