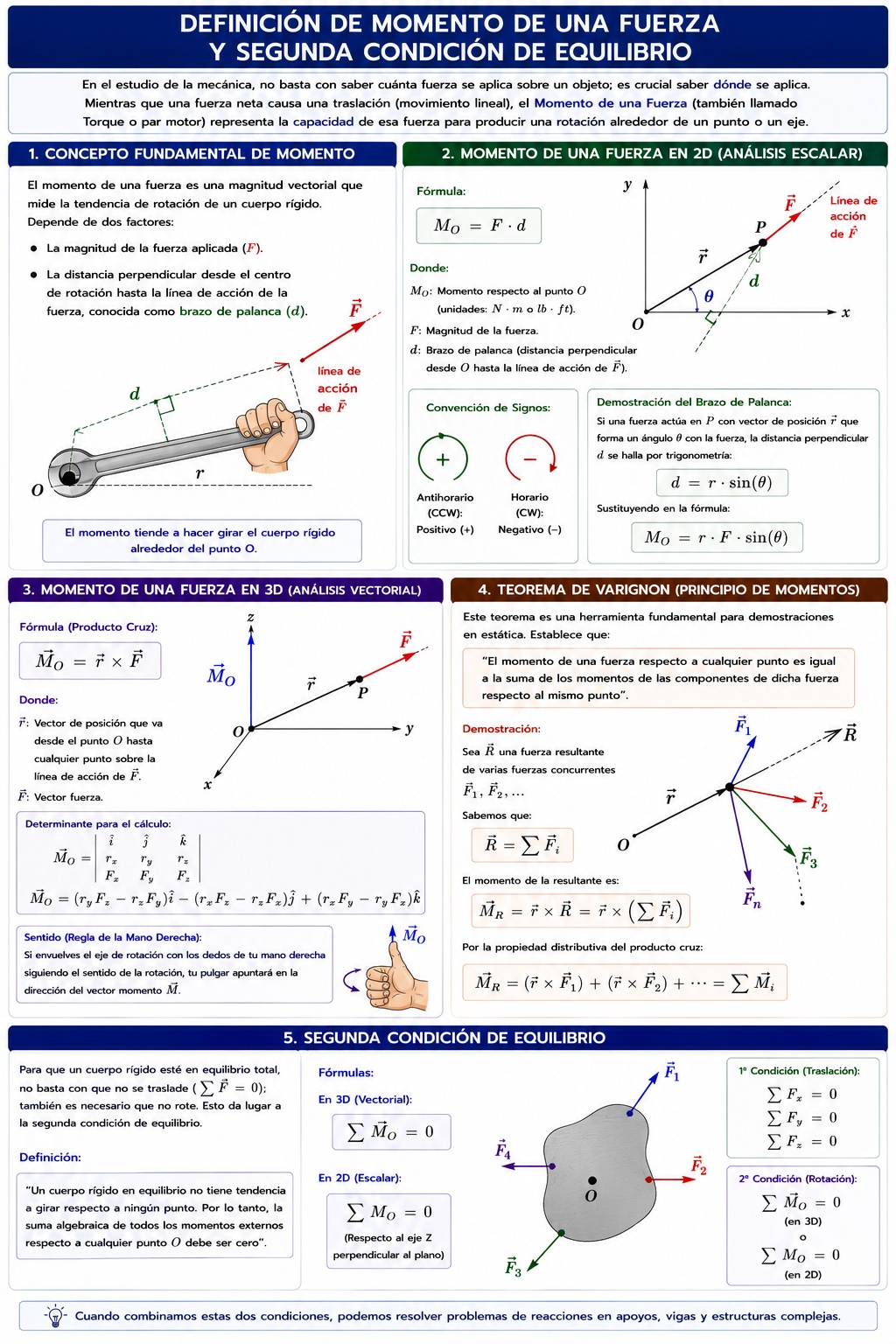

DEFINICIÓN DE MOMENTO DE UNA FUERZA Y SEGUNDA CONDICIÓN DE EQUILIBRIO

En el estudio de la mecánica, no basta con saber cuánta fuerza se aplica sobre un objeto; es crucial saber dónde se aplica. Mientras que una fuerza neta causa una traslación (movimiento lineal), el Momento de una Fuerza (también llamado Torque o par motor) representa la capacidad de esa fuerza para producir una rotación alrededor de un punto o un eje.

1. Concepto Fundamental de Momento

El momento de una fuerza es una magnitud vectorial que mide la tendencia de rotación de un cuerpo rígido. Depende de dos factores:

1. La magnitud de la fuerza aplicada ($F$).
2. La distancia perpendicular desde el centro de rotación hasta la línea de acción de la fuerza, conocida como brazo de palanca ($d$).

2. Momento de una Fuerza en 2D (Análisis Escalar)

En un sistema bidimensional, el momento respecto a un punto $O$ se calcula de forma escalar.

Fórmula:

$$M_O = F \cdot d$$

Donde:

• $M_O$: Momento respecto al punto $O$ (unidades: $N\cdot m$ o $lb\cdot ft$).
• $F$: Magnitud de la fuerza.
• $d$: Brazo de palanca (distancia perpendicular desde $O$ hasta la línea de acción de la fuerza).

Convención de Signos:

Para el equilibrio en 2D, se utiliza una convención estándar:

• Sentido Antihorario (CCW): Positivo ($+$).
• Sentido Horario (CW): Negativo ($-$).

Demostración del Brazo de Palanca:

Si una fuerza actúa en un punto $P$ con un vector de posición $\vec{r}$ que forma un ángulo $\theta$ con la fuerza, la distancia perpendicular $d$ se halla por trigonometría:

$$d = r \cdot \sin(\theta)$$

Sustituyendo en la fórmula:

$$M_O = r \cdot F \cdot \sin(\theta)$$

3. Momento de una Fuerza en 3D (Análisis Vectorial)

En el espacio tridimensional, el momento es un vector que es perpendicular tanto al vector de posición como al vector de la fuerza.

Fórmula (Producto Cruz):

$$\vec{M}_O = \vec{r} \times \vec{F}$$

Donde:

• $\vec{r}$: Vector de posición que va desde el punto de referencia $O$ hasta cualquier punto sobre la línea de acción de la fuerza.
• $\vec{F}$: Vector fuerza.

Determinante para el cálculo:

Para hallar las componentes del momento en los ejes $X, Y, Z$, expandimos el producto cruz mediante un determinante:

$$\vec{M}_O = \begin{vmatrix} \mathbf{\hat{i}} & \mathbf{\hat{j}} & \mathbf{\hat{k}} \\ r_x & r_y & r_z \\ F_x & F_y & F_z \end{vmatrix}$$

$$\vec{M}_O = (r_y F_z - r_z F_y)\mathbf{\hat{i}} - (r_x F_z - r_z F_x)\mathbf{\hat{j}} + (r_x F_y - r_y F_x)\mathbf{\hat{k}}$$

Sentido (Regla de la Mano Derecha):

Si envuelves el eje de rotación con los dedos de tu mano derecha siguiendo el sentido de la rotación, tu pulgar apuntará en la dirección del vector momento $\vec{M}$.

4. Teorema de Varignon (Principio de Momentos)

Este teorema es una herramienta fundamental para demostraciones en estática. Establece que:

"El momento de una fuerza respecto a cualquier punto es igual a la suma de los momentos de las componentes de dicha fuerza respecto al mismo punto".

Demostración:

Sea $\vec{R}$ una fuerza resultante de varias fuerzas concurrentes $\vec{F}_1, \vec{F}_2, ...$

Sabemos que $\vec{R} = \sum \vec{F}_i$.

El momento de la resultante es:

$$\vec{M}_R = \vec{r} \times \vec{R} = \vec{r} \times (\sum \vec{F}_i)$$

Por la propiedad distributiva del producto cruz:

$$\vec{M}_R = (\vec{r} \times \vec{F}_1) + (\vec{r} \times \vec{F}_2) + ... = \sum \vec{M}_i$$

5. Segunda Condición de Equilibrio

Para que un cuerpo rígido esté en equilibrio total, no basta con que no se traslade ($\sum \vec{F} = 0$); también es necesario que no rote. Esto da lugar a la segunda condición de equilibrio.

Definición:

"Un cuerpo rígido en equilibrio no tiene tendencia a girar respecto a ningún punto. Por lo tanto, la suma algebraica de todos los momentos externos respecto a cualquier punto $O$ debe ser cero".

Fórmulas:

• En 3D: $\sum \vec{M}_O = 0$ (Vectorial).
• En 2D (Escalar): $\sum M_O = 0$ (Respecto al eje $Z$ perpendicular al plano).

Cuando combinamos esta condición con la primera ($\sum F_x = 0$ y $\sum F_y = 0$), podemos resolver problemas de reacciones en apoyos, vigas y estructuras complejas.
