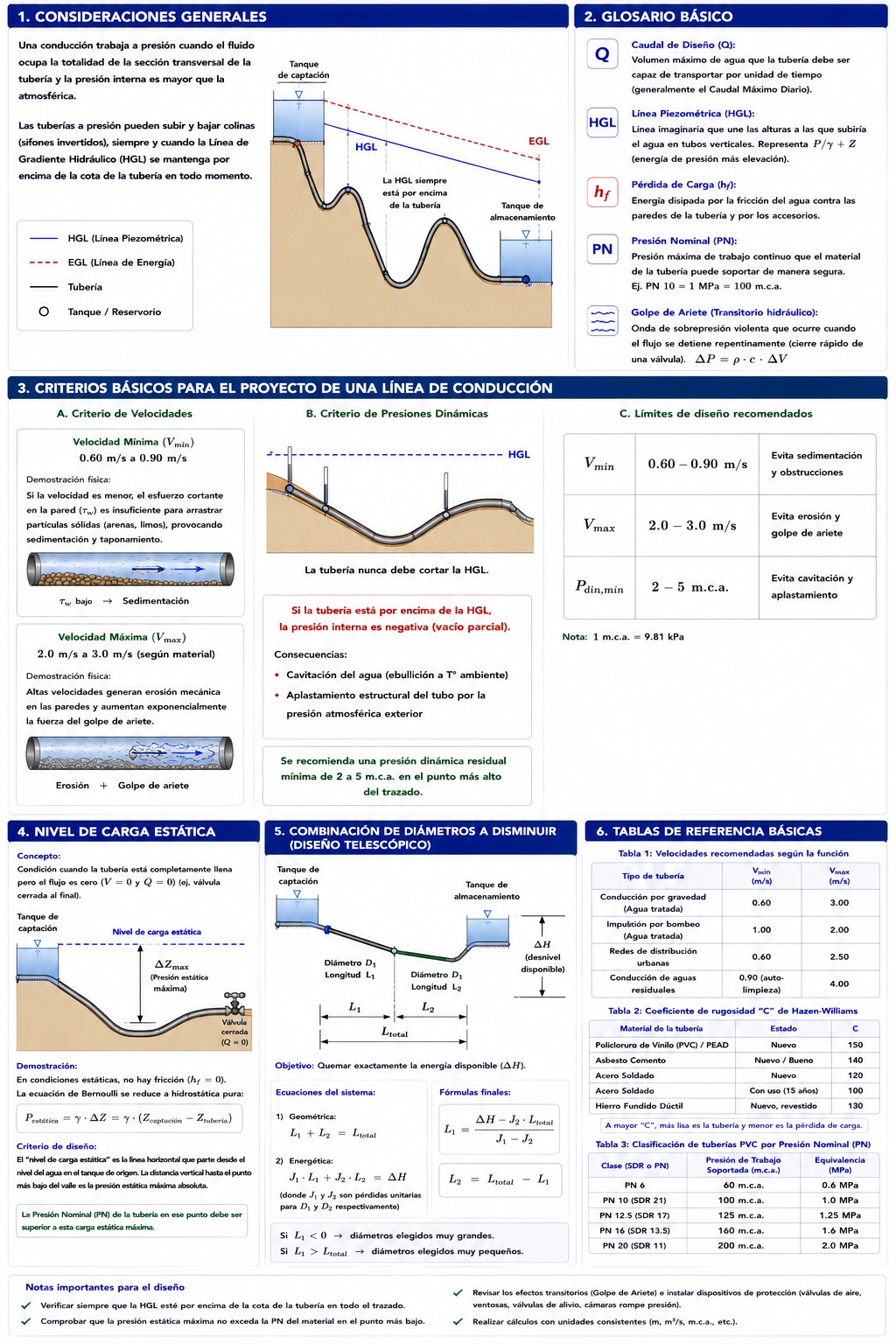

Consideraciones para Conducciones a Presión en Ingeniería Hidráulica

1. Consideraciones Generales

Una conducción trabaja a presión (flujo en conductos cerrados) cuando el fluido ocupa la totalidad de la sección transversal de la tubería y la presión hidrostática en su interior es superior a la presión atmosférica.

A diferencia de los canales abiertos, donde la gravedad es el único motor y la topografía dicta la pendiente estricta, las tuberías a presión pueden subir y bajar colinas (sifones invertidos), siempre y cuando la Línea de Gradiente Hidráulico (HGL) se mantenga por encima de la cota de la tubería en todo momento.

2. Glosario Básico

• Caudal de Diseño ($Q$): El volumen máximo de agua que la tubería debe ser capaz de transportar por unidad de tiempo (generalmente el Caudal Máximo Diario).
• Línea Piezométrica (HGL): La línea imaginaria que une las alturas a las que subiría el agua en tubos verticales insertados a lo largo de la conducción. Representa la energía de presión más la elevación ($P/\gamma + Z$).
• Pérdida de Carga ($h_f$): La energía disipada por la fricción del agua contra las paredes de la tubería y por los accesorios.
• Presión Nominal (PN): La presión máxima de trabajo continuo que el material de la tubería puede soportar de manera segura (ej. PN 10 = 1 MPa = 100 m.c.a.).
• Golpe de Ariete (Transitorio hidráulico): Una onda de sobrepresión violenta que viaja por la tubería cuando el flujo se detiene repentinamente (ej. cierre rápido de una válvula).

3. Criterios Básicos para el Proyecto de una Línea de Conducción

Para garantizar que el sistema no se rompa, no se obstruya y no genere vacíos, el diseño debe someterse a límites estrictos:

A. Criterio de Velocidades

La ecuación de continuidad ($Q = V \cdot A$) nos dice que la velocidad depende del diámetro elegido.

• Velocidad Mínima ($V_{min}$): Se establece típicamente en $0.60 \text{ m/s}$ a $0.90 \text{ m/s}$. Demostración física: Si la velocidad es menor, el esfuerzo cortante de la pared ($\tau_w$) es insuficiente para arrastrar partículas sólidas (arenas, limos), lo que provoca sedimentación y eventual taponamiento del tubo.
• Velocidad Máxima ($V_{max}$): Se establece entre $2.0 \text{ m/s}$ y $3.0 \text{ m/s}$ (dependiendo del material). Demostración física: Las altas velocidades generan erosión mecánica en las paredes del tubo y multiplican exponencialmente la fuerza destructiva del Golpe de Ariete ($\Delta P = \rho \cdot c \cdot \Delta V$, donde $c$ es la celeridad de la onda).

B. Criterio de Presiones Dinámicas

• La tubería nunca debe cortar la Línea Piezométrica (HGL). Si la tubería está por encima de la HGL, la presión interna se vuelve negativa (vacío parcial).
• Consecuencia: Las presiones negativas extremas pueden provocar la cavitación del agua (ebullición a temperatura ambiente) o el aplastamiento estructural del tubo por la presión atmosférica exterior. Se recomienda una presión dinámica residual mínima de $2$ a $5 \text{ m.c.a.}$ en el punto más alto del trazado.

4. Nivel de Carga Estática

Concepto:

La condición de "Carga Estática" ocurre cuando la tubería está completamente llena de agua, pero el flujo es cero ($V = 0$ y $Q = 0$). Esto sucede típicamente cuando se cierra la válvula al final de la línea.

Demostración y Relevancia:

En condiciones estáticas, no hay fricción ($h_f = 0$). La Ecuación de Bernoulli se reduce a una ecuación hidrostática pura:

$$ P_{estatica} = \gamma \cdot \Delta Z = \gamma \cdot (Z_{captacion} - Z_{tuberia}) $$

Criterio de diseño: El "Nivel de carga estática" es la línea horizontal que parte desde el nivel del agua en el tanque de origen. La distancia vertical desde esta línea hasta el punto más bajo del valle topográfico es la presión estática máxima absoluta. La Presión Nominal (PN) de la tubería instalada en ese punto debe ser obligatoriamente superior a esta carga estática.

5. Combinación de Diámetros a Disminuir (Diseño Telescópico)

En conducciones por gravedad largas con un desnivel topográfico fijo ($\Delta H$), rara vez un único diámetro comercial generará una pérdida de carga ($h_f$) exactamente igual al desnivel disponible.

• Si usamos un diámetro grande: $h_f < \Delta H$, el agua llegará con un exceso de presión peligroso.
• Si usamos un diámetro pequeño: $h_f > \Delta H$, el agua no llegará (el tubo no puede transportar ese caudal).

La Solución (Diseño Telescópico):

Se utiliza una combinación de dos diámetros comerciales consecutivos ($D_1$ mayor, $D_2$ menor) distribuidos en longitudes específicas ($L_1$ y $L_2$) para "quemar" exactamente la energía disponible. Por convención hidráulica, el diámetro mayor ($D_1$) se coloca aguas arriba para mantener la HGL elevada sobre las colinas topográficas.

Demostración del Sistema de Ecuaciones:

Conocemos la longitud total del trazado ($L_{total}$) y el desnivel disponible a disipar ($\Delta H$). Queremos encontrar $L_1$ y $L_2$.

Sea $J_1$ la pérdida de carga unitaria ($m/m$) para el diámetro $D_1$, y $J_2$ para $D_2$ (calculados previamente con la fórmula de Hazen-Williams o Darcy).

Tenemos dos ecuaciones:

1. Geométrica: $L_1 + L_2 = L_{total}$
2. Energética: $J_1 \cdot L_1 + J_2 \cdot L_2 = \Delta H$

Despejando $L_2$ de la primera ($L_2 = L_{total} - L_1$) y sustituyendo en la segunda:

$$ J_1 \cdot L_1 + J_2 \cdot (L_{total} - L_1) = \Delta H $$

$$ L_1 (J_1 - J_2) + J_2 \cdot L_{total} = \Delta H $$

Fórmulas Finales de Diseño:

$$ L_1 = \frac{\Delta H - J_2 \cdot L_{total}}{J_1 - J_2} $$

$$ L_2 = L_{total} - L_1 $$

(Si $L_1$ resulta negativo, significa que los diámetros elegidos son ambos muy grandes. Si $L_1 > L_{total}$, ambos son muy pequeños).

6. Tablas de Referencia Básicas

Para el diseño en la práctica, se utilizan tablas normativas que agilizan la toma de decisiones sobre materiales y límites.

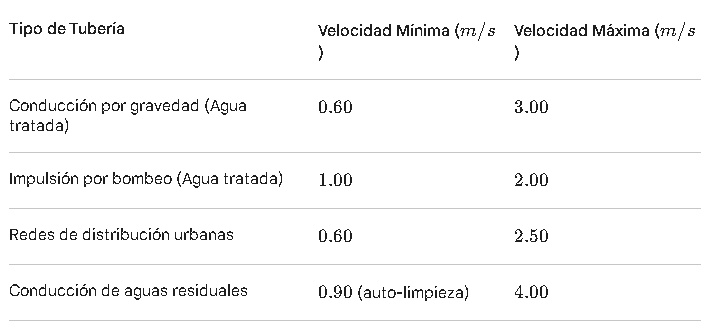

Tabla 1: Velocidades Recomendadas según la Función

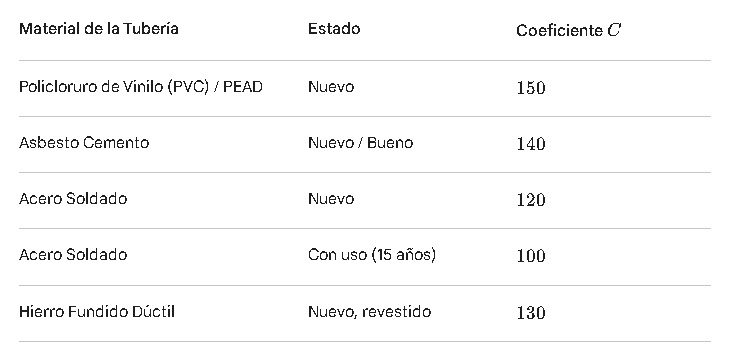

Tabla 2: Coeficiente de Rugosidad "C" de Hazen-Williams(A mayor "C", más lisa es la tubería y menor es la pérdida de carga).

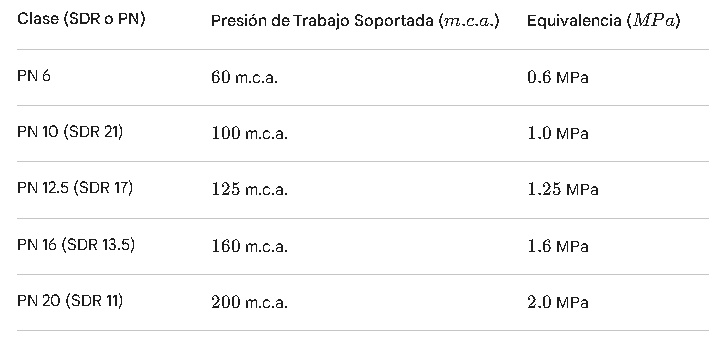

Tabla 3: Clasificación de Tuberías PVC por Presión Nominal (PN)(Para verificar contra el Nivel de Carga Estática).
