Análisis de Estructuras Simples: Métodos de Nodos, Secciones y Despiece de Armazones

Al avanzar hacia el estudio de la Resistencia de Materiales II, el análisis de estructuras simples deja de ser un problema netamente matemático y se convierte en el esqueleto de cualquier proyecto real. Ya sea para el diseño de puentes, grúas o techos, dominar cómo se distribuyen las cargas internamente es fundamental.

A continuación, presento una investigación estructurada con el rigor analítico y visual ideal para integrarse como un módulo teórico de alto nivel en una bóveda técnica de ingeniería.

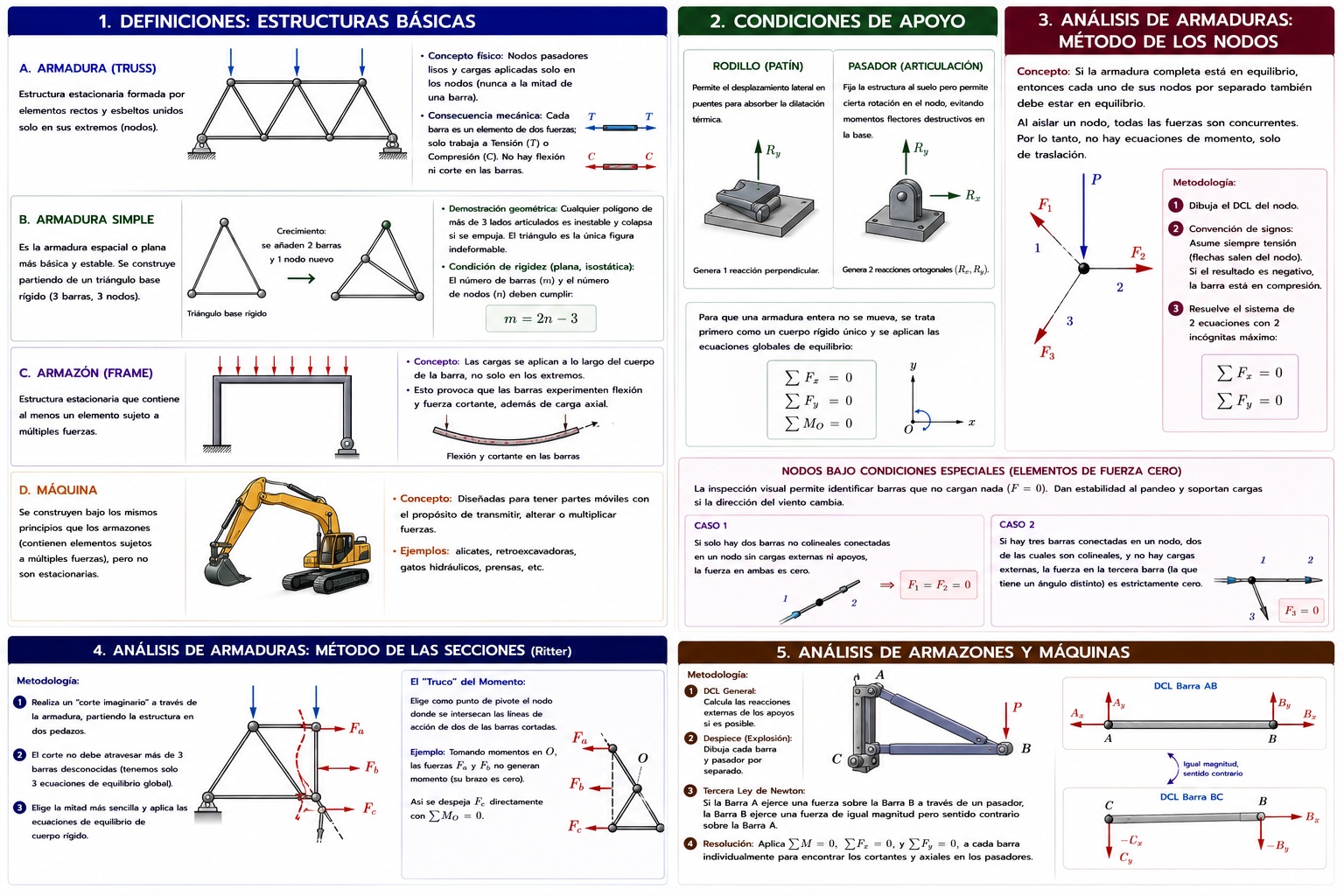

1. DEFINICIONES: ESTRUCTURAS BÁSICAS

En ingeniería estructural, clasificamos las estructuras ensambladas en tres grandes familias, dependiendo de cómo están conectadas y del tipo de cargas que soportan sus elementos.

A. Armadura (Truss)

Una armadura es una estructura estacionaria diseñada para soportar cargas y transmitirlas a los apoyos, construida íntegramente por elementos rectos y esbeltos unidos solamente en sus extremos (nodos o juntas).

• Concepto Físico: En una armadura ideal, se asume que los nodos son pasadores lisos y que las cargas externas solo se aplican en los nodos (nunca a la mitad de una barra).
• Consecuencia Mecánica: Al estar cargados solo en sus extremos, cada barra es un elemento sometido a dos fuerzas. Por lo tanto, las barras no sufren flexión ni corte; solo experimentan fuerzas axiales puras de Tensión ($T$) o Compresión ($C$).

B. Armadura Simple

Es la armadura espacial o plana más básica y estable. Se construye partiendo de un triángulo base rígido (3 barras, 3 nodos).

• Demostración Geométrica: Cualquier polígono de más de 3 lados articulados es inestable y colapsará si se empuja. El triángulo es la única figura indeformable. Una armadura simple crece añadiendo dos nuevas barras y conectándolas en un nuevo nodo.
• Condición de Rigidez: Para que una armadura plana sea estable e isostática (calculable), el número de barras ($m$) y el número de nodos ($n$) deben cumplir la relación:
• $$ m = 2n - 3 $$

C. Armazón (Frame)

A diferencia de las armaduras, los armazones son estructuras estacionarias que contienen al menos un elemento sujeto a múltiples fuerzas (tres o más fuerzas, o momentos flectores).

• Concepto: Las cargas se aplican a lo largo del cuerpo de la barra, no solo en los extremos. Esto provoca que las barras experimenten flexión y fuerza cortante, además de carga axial.

D. Máquina

Las máquinas se construyen bajo los mismos principios que los armazones (contienen elementos sujetos a múltiples fuerzas), pero no son estacionarias.

• Concepto: Están diseñadas para tener partes móviles con el propósito de transmitir, alterar o multiplicar fuerzas (ej. alicates, retroexcavadoras, gatos hidráulicos).

2. CONDICIONES DE APOYO

Antes de analizar la estructura interna, debemos determinar cómo interactúa con el suelo.

• Rodillo (Patín): Permite el desplazamiento lateral en puentes para absorber la dilatación térmica. Genera 1 reacción perpendicular.
• Pasador (Articulación): Fija la estructura al suelo pero permite cierta rotación en el nodo, evitando momentos flectores destructivos en la base. Genera 2 reacciones ortogonales ($R_x$, $R_y$).

Para que una armadura entera no se mueva, se trata primero como un cuerpo rígido único y se aplican las ecuaciones globales de equilibrio:

$$ \sum F_x = 0, \quad \sum F_y = 0, \quad \sum M_O = 0 $$

3. ANÁLISIS DE ARMADURAS: MÉTODO DE LOS NODOS

Este método es ideal cuando necesitamos conocer la fuerza en todas las barras de una armadura.

Concepto: Si la armadura completa está en equilibrio, entonces cada uno de sus nodos por separado también debe estar en equilibrio.

Al aislar un nodo, todas las fuerzas (internas y externas) son concurrentes (cruzan por el mismo punto). Por lo tanto, no hay ecuaciones de momento, solo de traslación.

Metodología y Demostración:

1. Dibuja el Diagrama de Cuerpo Libre (DCL) del nodo.
2. Convención de signos: Asume siempre que las barras desconocidas están en Tensión (las flechas "tiran" o se alejan del nodo). Si el cálculo matemático resulta en un número negativo, significa que la barra está realmente en Compresión (empuja al nodo).
3. Resuelve el sistema de 2 ecuaciones con 2 incógnitas máximo:
4. $$ \sum F_x = 0 $$
5. $$ \sum F_y = 0 $$

Nodos bajo Condiciones Especiales (Elementos de Fuerza Cero)

La inspección visual permite identificar barras que no cargan nada ($F = 0$). Estas barras no son inútiles; dan estabilidad al pandeo y soportan cargas si la dirección del viento cambia.

• Caso 1: Si solo hay dos barras no colineales conectadas en un nodo sin cargas externas ni apoyos, la fuerza en ambas es cero.
• Caso 2: Si hay tres barras conectadas en un nodo, dos de las cuales son colineales, y no hay cargas externas, la fuerza en la tercera barra (la que tiene un ángulo distinto) es estrictamente cero.

4. ANÁLISIS DE ARMADURAS: MÉTODO DE LAS SECCIONES

Este método (también llamado Método de Ritter) es extremadamente poderoso cuando solo necesitamos conocer la fuerza en unas pocas barras específicas (ej. la barra central inferior de un puente), evitando calcular nodo por nodo.

Metodología y Demostración Analítica:

1. Realizamos un "corte imaginario" a través de la armadura, partiendo la estructura entera en dos pedazos.
2. El corte no debe atravesar más de 3 barras desconocidas (porque solo tenemos 3 ecuaciones de equilibrio global).
3. Elegimos la mitad más sencilla de la estructura y aplicamos las ecuaciones de equilibrio de cuerpo rígido.

El "Truco" del Momento:

Para resolver el sistema rápidamente, utilizamos $\sum M = 0$. Elegimos como punto de pivote el nodo donde se intersecan las líneas de acción de dos de las barras cortadas. Como esas dos fuerzas pasan por el pivote, su momento es nulo, permitiéndonos despejar la tercera incógnita en una sola línea de álgebra.

5. ANÁLISIS DE ARMAZONES Y MÁQUINAS

Al tener elementos sujetos a flexión y cargas en sus tramos medios, los métodos de Nodos y Secciones no sirven. El análisis requiere el despiece total de la estructura.

Metodología:

1. DCL General: Si es posible, calcula las reacciones externas de los apoyos.
2. Despiece (Explosión): Dibuja cada barra y pasador por separado.
3. Tercera Ley de Newton: Esta es la clave. Si la Barra A ejerce una fuerza sobre la Barra B a través de un pasador, la Barra B ejerce una fuerza de igual magnitud pero sentido contrario sobre la Barra A. En el DCL de la Barra A dibujas $C_x$ y $C_y$ positivas; en el DCL de la Barra B debes dibujarlas negativas.
4. Resolución: Aplica $\sum M = 0$, $\sum F_x = 0$ y $\sum F_y = 0$ a cada barra individualmente para encontrar los cortantes y axiales en los pasadores.

Para llevar esta teoría a la práctica y dotar de interactividad a tu entorno de estudio, he desarrollado este simulador del Método de los Nodos. Te permite resolver analíticamente un nodo concurrente sometido a una carga externa y dos diagonales.
