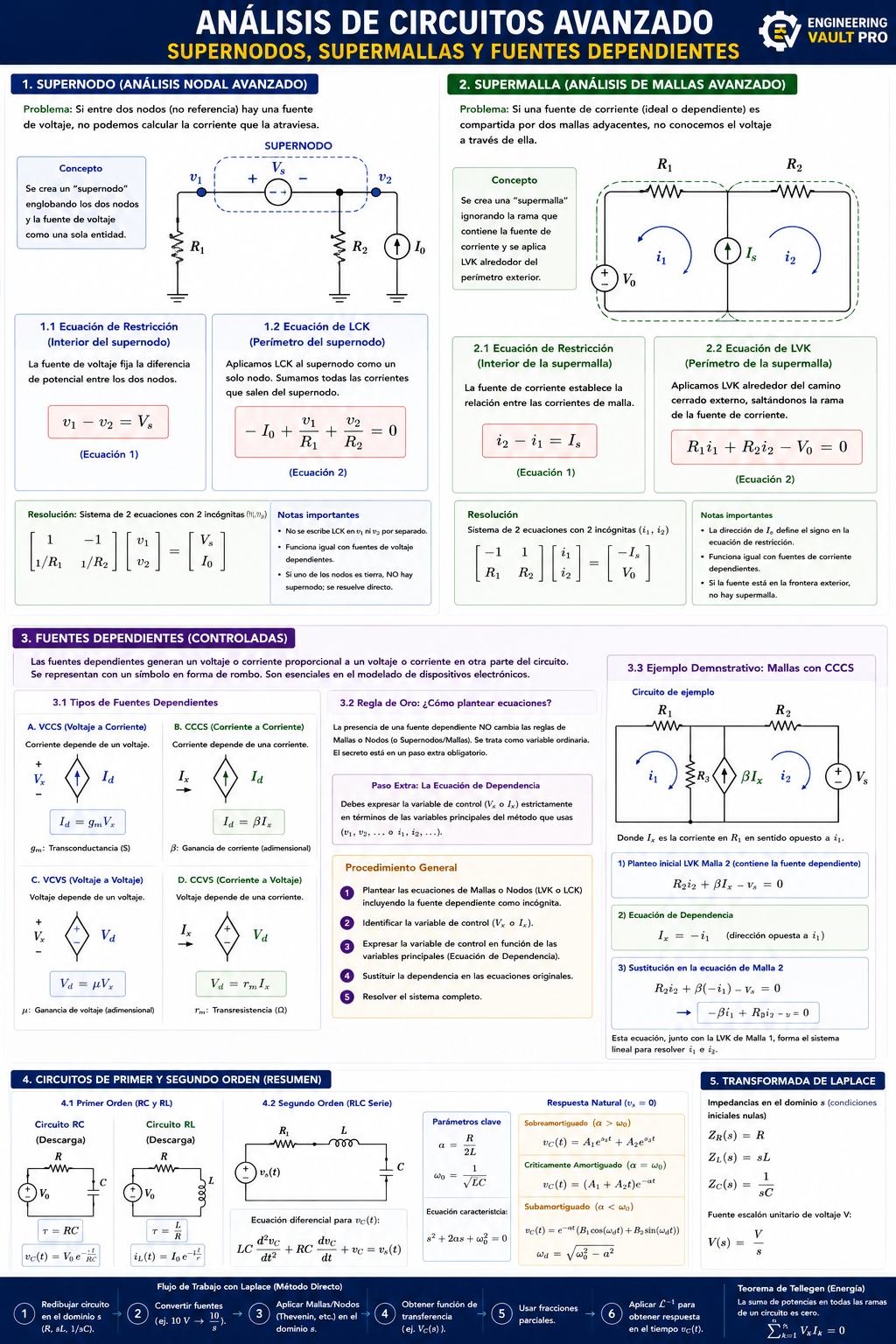

Análisis de circuitos avanzados: supernodos, supermallas y fuentes dependientes

Para realizar un análisis de circuitos avanzado, es indispensable dominar los casos especiales que rompen las reglas básicas del análisis de mallas y nodos. A continuación, presento una investigación exhaustiva sobre supernodos, supermallas y el tratamiento de fuentes dependientes, detallando rigurosamente cómo plantear las ecuaciones algebraicas y diferenciales.

1. El Concepto de Supernodo (Análisis Nodal Avanzado)

El análisis de nodos se basa en la Ley de Corrientes de Kirchhoff (LCK), donde sumamos las corrientes que salen de un nodo y las igualamos a cero. La corriente de una rama resistiva es simplemente $I = \frac{\Delta V}{R}$.

El problema: ¿Qué ocurre si entre dos nodos (que no son el nodo de referencia o tierra) existe una fuente de voltaje (ideal o dependiente) sin una resistencia en serie? No podemos usar la Ley de Ohm para calcular la corriente que atraviesa esa fuente de voltaje, porque su corriente es desconocida y depende del resto del circuito.

La solución: El Supernodo

Se crea un "supernodo" englobando los dos nodos conectados a la fuente de voltaje y la fuente misma en una sola entidad geométrica.

Metodología y Planteamiento de Ecuaciones:

Supongamos una fuente de voltaje $V_s$ conectada entre el Nodo 1 ($v_1$) y el Nodo 2 ($v_2$), donde el terminal positivo de la fuente está en $v_1$.

1. Ecuación de Restricción (El interior del supernodo):
2. La fuente de voltaje establece una diferencia de potencial fija entre los dos nodos. Esta es nuestra primera ecuación:
3. $$v_1 - v_2 = V_s$$
4. Ecuación de la LCK (El perímetro del supernodo):
5. Aplicamos la LCK al supernodo como si fuera un solo gran nodo. Sumamos todas las corrientes que salen del Nodo 1 y todas las que salen del Nodo 2, omitiendo la corriente que fluye entre ellos a través de la fuente de voltaje.
6. $$\sum I_{\text{salen del supernodo}} = 0$$
7. Si el Nodo 1 está conectado a tierra mediante $R_1$ y el Nodo 2 a tierra mediante $R_2$, y hay una fuente de corriente $I_0$ entrando al Nodo 1, la ecuación LCK del supernodo sería:
8. $$-I_0 + \frac{v_1}{R_1} + \frac{v_2}{R_2} = 0$$
9. Resolución: Ahora tienes un sistema de dos ecuaciones con dos incógnitas ($v_1$ y $v_2$) que puedes resolver matricialmente.

2. El Concepto de Supermalla (Análisis de Mallas Avanzado)

El análisis de mallas se basa en la Ley de Voltajes de Kirchhoff (LVK), donde sumamos las caídas de voltaje en un lazo cerrado y las igualamos a cero ($\sum V = 0$).

El problema: ¿Qué ocurre si existe una fuente de corriente (ideal o dependiente) que es compartida por dos mallas adyacentes? No sabemos cuál es la caída de voltaje a través de una fuente de corriente, lo que nos impide completar la ecuación de LVK para esas dos mallas.

La solución: La Supermalla

Se crea una "supermalla" ignorando temporalmente la rama que contiene la fuente de corriente y escribiendo una sola ecuación LVK alrededor del perímetro exterior que engloba ambas mallas.

Metodología y Planteamiento de Ecuaciones:

Supongamos una fuente de corriente $I_s$ que se encuentra en la rama compartida entre la Malla 1 (con corriente $i_1$ en sentido horario) y la Malla 2 (con corriente $i_2$ en sentido horario). Supongamos que la flecha de $I_s$ apunta en la dirección de $i_2$.

1. Ecuación de Restricción (El interior de la supermalla):
2. La fuente de corriente dicta la relación entre las dos corrientes de malla. La corriente real de la rama es la suma algebraica de las corrientes de malla que la atraviesan.
3. $$i_2 - i_1 = I_s$$
4. Ecuación de la LVK (El perímetro de la supermalla):
5. Aplicamos la LVK alrededor del camino cerrado externo que forman la Malla 1 y la Malla 2, saltándonos la rama de la fuente de corriente. Si el perímetro exterior tiene las resistencias $R_1$ (solo en malla 1), $R_2$ (solo en malla 2) y una fuente de voltaje $V_0$, la ecuación sería:
6. $$R_1 i_1 + R_2 i_2 - V_0 = 0$$
7. Resolución: Al igual que con los supernodos, utilizamos la ecuación de restricción y la LVK de la supermalla para formar un sistema lineal.

3. Fuentes Dependientes (Controladas)

A diferencia de las fuentes independientes (baterías de pared, generadores), las fuentes dependientes generan un voltaje o una corriente cuyo valor es proporcional a un voltaje o corriente en otra parte del circuito. Son fundamentales para modelar componentes electrónicos activos como transistores (BJT, MOSFET) o amplificadores operacionales.

Se representan con un símbolo en forma de rombo.

A. Fuente de Corriente Controlada por Voltaje (VCCS)

Produce una corriente dependiente del voltaje en otros dos terminales.

• Ecuación: $I_d = g_m \cdot V_x$
• Parámetro: $g_m$ es la transconductancia, y sus unidades son Siemens (S) o $\Omega^{-1}$. $V_x$ es el voltaje de control.

B. Fuente de Corriente Controlada por Corriente (CCCS)

Produce una corriente dependiente de la corriente que fluye por otra rama.

• Ecuación: $I_d = \beta \cdot I_x$
• Parámetro: $\beta$ es la ganancia de corriente (adimensional). $I_x$ es la corriente de control.

Cómo plantear ecuaciones con Fuentes Dependientes (Regla de Oro)

La presencia de una fuente dependiente no cambia en absoluto las reglas para crear ecuaciones de nodos o mallas (seguiremos usando supernodos o supermallas si es necesario). Se tratan inicialmente como variables ordinarias. El secreto radica en un paso extra:

Paso Extra (La Ecuación de Dependencia):

Debes expresar la variable de control ($V_x$ o $I_x$) estrictamente en términos de las variables principales del método que estás usando (voltajes de nodo $v_1, v_2 \dots$ o corrientes de malla $i_1, i_2 \dots$).

Ejemplo demostrativo: Mallas con una CCCS

Imagina un circuito con dos mallas ($i_1, i_2$). En la Malla 2 hay una fuente de voltaje cuyo valor es $4I_x$. Sabemos que $I_x$ es la corriente que pasa por una resistencia $R_1$ ubicada en la rama exterior de la Malla 1, en dirección opuesta a $i_1$.

1. Planteo inicial LVK Malla 2:
2. $$R_2 i_2 + 4I_x = 0$$
3. Ecuación de Dependencia:
4. Observando el circuito, notamos que la corriente de control $I_x$ en términos de nuestras corrientes de malla es:
5. $$I_x = -i_1$$
6. Sustitución:
7. Sustituimos la dependencia en la ecuación original para que todo quede en función de $i_1$ e $i_2$:
8. $$R_2 i_2 + 4(-i_1) = 0 \implies -4i_1 + R_2 i_2 = 0$$
9. Esta ecuación ahora está lista para ser introducida en una matriz para resolver el sistema.
